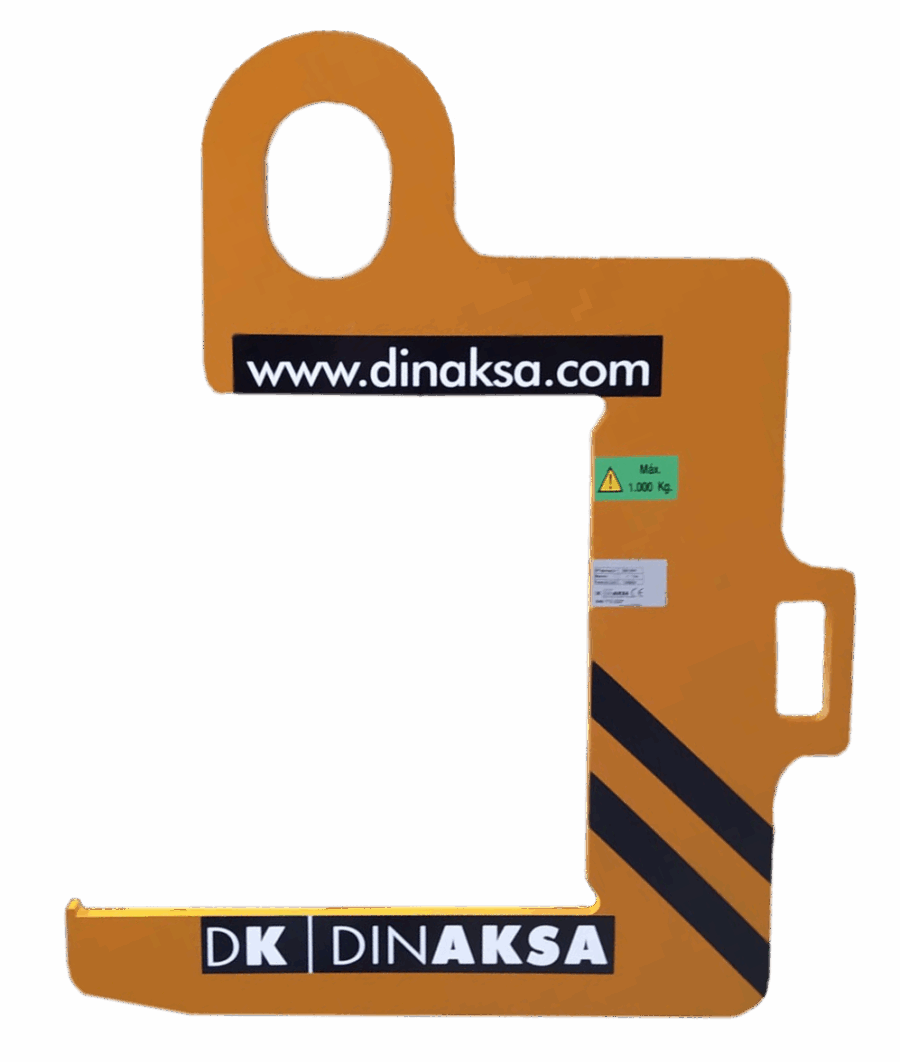

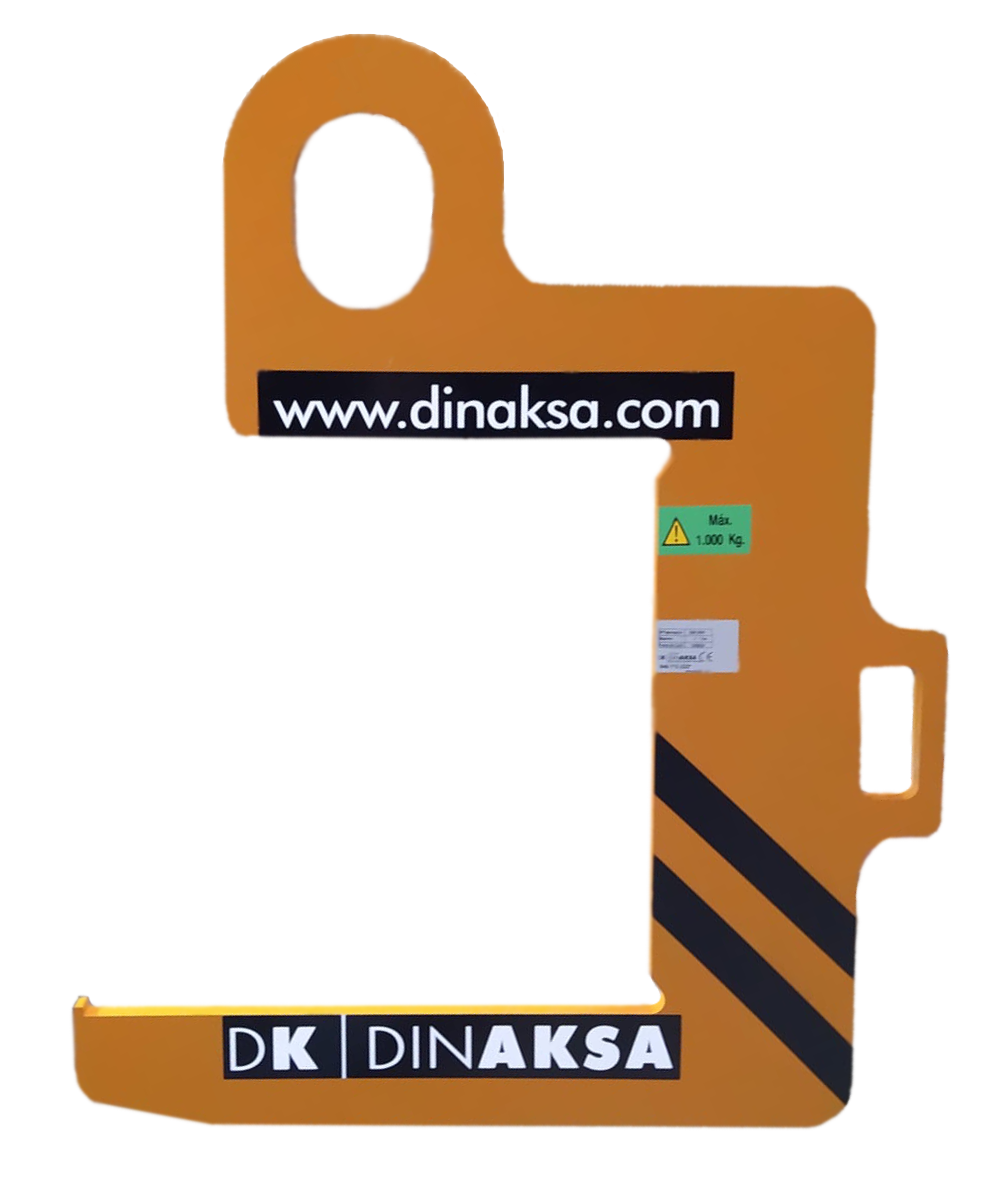

El gancho C de 10 toneladas representa una solución equilibrada y versátil para la manipulación de bobinas y rollos metálicos en entornos industriales donde la combinación de capacidad, maniobrabilidad y eficiencia operativa resulta fundamental. Este dispositivo de elevación especializado está diseñado específicamente para manipular bobinas de acero, aluminio, cobre y otros materiales metálicos con pesos intermedios, proporcionando a empresas transformadoras, almacenes logísticos y plantas de producción una herramienta profesional que optimiza procesos de carga, descarga y traslado interno de materiales enrollados.
El gancho C de 10 toneladas representa una solución equilibrada y versátil para la manipulación de bobinas y rollos metálicos en entornos industriales donde la combinación de capacidad, maniobrabilidad y eficiencia operativa resulta fundamental. Este dispositivo de elevación especializado está diseñado específicamente para manipular bobinas de acero, aluminio, cobre y otros materiales metálicos con pesos intermedios, proporcionando a empresas transformadoras, almacenes logísticos y plantas de producción una herramienta profesional que optimiza procesos de carga, descarga y traslado interno de materiales enrollados.
La estructura del gancho C de 10 toneladas se fabrica mediante construcción soldada en acero estructural de alta resistencia S355J2 o equivalente, calculado según normativa europea EN 13155 para soportar 10.000 kilogramos de carga útil con coeficiente de seguridad mínimo de 4:1. La geometría característica en forma de "C" permite la inserción directa del gancho en el diámetro interior de bobinas metálicas, facilitando operaciones de enganche rápidas sin necesidad de manipular accesorios auxiliares o acceder lateralmente a la carga.
El brazo principal presenta configuración estructural que puede materializarse mediante perfil tubular rectangular de gran módulo resistente, perfil IPE laminado en caliente, o construcción tipo cajón electrosoldado fabricado a partir de chapas de acero estructural. La selección de la configuración específica depende de las dimensiones de las bobinas a manipular, restricciones de altura bajo gancho en la instalación, y optimización entre rigidez estructural y peso propio del conjunto.
Las dimensiones del gancho se personalizan según el rango de diámetros interiores de las bobinas habituales en cada aplicación. Para bobinas con diámetros interiores estándar de 508 mm (20 pulgadas) o 610 mm (24 pulgadas), típicos en industria siderúrgica, el diseño del gancho garantiza inserción holgada que facilita operaciones rápidas incluso cuando las tolerancias dimensionales de las bobinas no son perfectas. Para aplicaciones con bobinas de diámetros interiores mayores, hasta 1.500-2.000 mm comunes en industria papelera o sectores específicos, el dimensionamiento se adapta proporcionando siempre margen de seguridad estructural.
El contrapeso integrado constituye un elemento crítico del diseño. Fabricado mediante bloques de acero macizo o fundición nodular soldados estructuralmente al cuerpo principal del gancho, el contrapeso garantiza que el centro de gravedad del conjunto vacío se sitúe exactamente bajo el punto de suspensión. Este equilibrio autoestable proporciona múltiples beneficios operativos: facilita enormemente las maniobras de enganche al mantener el gancho en orientación predecible, elimina oscilaciones peligrosas durante desplazamientos sin carga, reduce fatiga del operador de grúa, y minimiza desgaste de cables y polipastos al evitar solicitaciones laterales.
El punto de suspensión superior se materializa mediante orejeta reforzada con nervios de rigidización soldados, anilla de elevación forjada en acero de alta resistencia con tratamiento térmico certificado, o sistema de doble orejeta para suspensión mediante grilletes de alta capacidad. El dimensionamiento considera no solo la carga nominal de 10 toneladas sino también factores dinámicos derivados de aceleraciones durante arranques y frenados de grúa, con coeficientes de mayoración que garantizan seguridad absoluta en todas las condiciones operativas previsibles.
La superficie de contacto con la bobina incorpora protecciones especializadas que previenen daños en materiales de superficie acabada. Dependiendo de las características específicas del producto a manipular, pueden emplearse revestimientos de poliuretano de alta densidad con durezas comprendidas entre 60 y 80 Shore A y espesores de 20-30 mm, insertos de neopreno para aplicaciones con aluminio sensible, recubrimientos de materiales compuestos especiales para ambientes con temperaturas elevadas, o sistemas de rodillos montados sobre rodamientos cuando se requiere posicionamiento fino con desplazamiento de la bobina sobre el gancho.
El acabado superficial incluye preparación mediante granallado completo hasta grado Sa 2,5 según norma UNE-EN ISO 8501, aplicación de imprimación anticorrosiva epoxi de fosfato de zinc con espesor de 60 micras, y recubrimiento final con dos capas de esmalte poliuretano de 60 micras cada una en color amarillo seguridad RAL 1003 o RAL 1028, proporcionando protección anticorrosiva calidad C2 según ISO 12944 y visibilidad óptima en entornos industriales. Este sistema de protección garantiza durabilidad superior a 15 años en ambientes industriales normales sin necesidad de repintados completos.
El gancho C de 10 toneladas encuentra su ámbito operativo óptimo en múltiples sectores industriales donde se manipulan bobinas de peso intermedio:
Talleres de transformación de chapa metálica: Empresas que procesan bobinas de acero laminado en frío, acero galvanizado, acero prepintado o acero inoxidable para producir piezas estampadas, componentes conformados, perfiles por plegado o productos cortados a medida. Estas instalaciones reciben bobinas madre con pesos típicos entre 3 y 10 toneladas que deben trasladarse desde zona de descarga hasta desenrolladoras, líneas de corte longitudinal o transversal, prensas de estampación o equipos de conformado. El gancho C permite realizar estas operaciones de manera eficiente maximizando productividad de las líneas de proceso.
Industria del aluminio y aleaciones ligeras: Transformadores que procesan bobinas de aluminio puro, aleaciones de la serie 1000-8000, o materiales composite con base aluminio para sectores de automoción, construcción, envases alimentarios o aplicaciones aeronáuticas. El aluminio presenta densidad aproximadamente un tercio del acero, permitiendo manipular bobinas de dimensiones considerables manteniendo pesos dentro de la capacidad de 10 toneladas. La protección superficial del gancho resulta especialmente crítica en aluminio anodizado, lacado o con tratamientos superficiales delicados donde cualquier marca compromete valor comercial.
Sector del cobre y latón: Instalaciones que trabajan con bobinas de cobre electrolítico para conductores eléctricos, tubería de cobre para fontanería y climatización, latón para grifería y componentes decorativos, o bronce para aplicaciones especiales. Estos materiales presentan alto valor unitario que hace inaceptable cualquier daño superficial, justificando ampliamente inversión en sistemas de manipulación especializados que garantizan integridad del producto.
Almacenes logísticos especializados: Centros de distribución que gestionan inventarios de bobinas para múltiples clientes finales, consolidando volúmenes de producción siderúrgica y redistribuyendo según pedidos específicos. Estos almacenes requieren capacidad de manipular eficientemente bobinas de diferentes pesos, anchos y materiales con máxima protección del producto y rapidez operativa. El gancho C de 10 toneladas proporciona versatilidad para manipular desde bobinas pequeñas de 2-3 toneladas hasta bobinas de peso máximo cercano a capacidad nominal.
Industria de cables eléctricos: Fabricantes que producen conductores eléctricos para baja, media y alta tensión partiendo de alambrón de cobre o aluminio suministrado en bobinas. El proceso productivo requiere manipular continuamente bobinas de materia prima desde almacenamiento hasta máquinas trefiladoras, posteriormente trasladar bobinas intermedias entre diferentes etapas de proceso, y finalmente gestionar bobinas de producto terminado hasta zona de expedición.
Sector de construcción metálica: Talleres que fabrican estructuras metálicas, naves industriales, puentes, pasarelas o infraestructuras especiales utilizan intensivamente bobinas de perfiles conformados en frío, flejes de acero estructural o chapas de diferentes espesores. La manipulación eficiente de bobinas resulta crítica para mantener flujos productivos continuos en instalaciones donde múltiples proyectos simultáneos requieren materiales diversos.
Industria de electrodomésticos: Plantas que fabrican lavadoras, frigoríficos, hornos, campanas extractoras o pequeños electrodomésticos parten de bobinas de chapa de acero prepintado, acero inoxidable o aluminio que deben alimentar líneas de estampación progresiva o equipos de conformado. La capacidad de 10 toneladas cubre perfectamente necesidades habituales en este sector donde bobinas típicas oscilan entre 5 y 9 toneladas.
Transformadores de fleje metálico: Empresas especializadas en producir flejes de acero o acero inoxidable para packaging, construcción, industria automotriz o aplicaciones especiales. Estas instalaciones operan líneas de corte longitudinal que dividen bobinas madre anchas en múltiples flejes estrechos, requiriendo manipulación continua de bobinas de entrada y salida con pesos variables que frecuentemente se sitúan en rango de 10 toneladas.
La utilización de ganchos C profesionales proporciona beneficios sustanciales comparados con métodos alternativos de manipulación:
Incremento significativo de productividad: Las operaciones de carga y descarga de bobinas se aceleran drásticamente comparadas con sistemas improvisados o métodos manuales. Un ciclo completo de descarga de camión que con métodos convencionales podría requerir 15-20 minutos por bobina, se reduce a 5-7 minutos con gancho C apropiado, permitiendo duplicar o triplicar la capacidad de procesamiento de vehículos en zona de recepción. En instalaciones con alto tráfico de camiones, esta mejora elimina colas de espera que generan costes por demoras y deterioran relaciones con transportistas.
Reducción drástica de riesgos laborales: La manipulación manual de bobinas metálicas genera múltiples riesgos: aplastamientos por vuelcos o caídas de material, lesiones musculoesqueléticas por sobreesfuerzos al intentar orientar cargas suspendidas, cortes y heridas con bordes afilados de fleje metálico, y atrapamientos durante maniobras de posicionamiento. El gancho C elimina prácticamente todos estos riesgos al permitir operación completamente controlada desde distancia segura mediante grúa puente o carretilla elevadora, sin necesidad de que operarios se aproximen a cargas suspendidas.
Protección integral del producto: La superficie de contacto protegida del gancho minimiza marcas, rayados, abolladuras o deformaciones en bobinas de materiales sensibles. En sectores donde el acabado superficial determina aplicabilidad del producto, como chapa prepintada para electrodomésticos, aluminio anodizado para arquitectura o acero inoxidable para aplicaciones decorativas, evitar un único rechazo por daño superficial puede amortizar completamente la inversión en equipamiento apropiado.
Versatilidad dimensional excepcional: Un gancho C correctamente dimensionado permite manipular eficientemente bobinas desde pesos mínimos de 1-2 toneladas hasta la capacidad nominal de 10 toneladas, proporcionando flexibilidad operativa que ningún sistema manual iguala. Esta versatilidad resulta especialmente valiosa en instalaciones que procesan pedidos variables con bobinas de características diversas.
Optimización de recursos humanos: Las operaciones con gancho C requieren únicamente el operador de grúa o carretilla elevadora, eliminando necesidad de ayudantes en planta para guiado manual, estabilización de cargas o reajustes durante posicionamiento. Esta autonomía operativa multiplica eficiencia del personal cualificado y reduce costes laborales directos.
Compatibilidad universal con equipos de elevación: El gancho C se integra perfectamente con puentes grúa birrail, puentes grúa monovigas, polipastos eléctricos de cadena o cable, grúas pórtico, grúas semipórtico y carretillas elevadoras con adaptador específico. Esta compatibilidad permite aprovechar infraestructura de elevación existente sin inversiones adicionales en equipamiento complementario.
Minimización de daños en infraestructura: La manipulación controlada evita golpes contra estructuras, equipos de proceso, otras bobinas almacenadas o elementos de la instalación. Estos impactos generan no solo daños materiales directos sino también tiempos muertos para reparaciones que paralizan producción y acumulan costes indirectos significativos.
La seguridad constituye el aspecto más crítico en cualquier operación de elevación de cargas pesadas:
Cálculos estructurales rigurosos: El dimensionamiento se ejecuta mediante análisis por elementos finitos que modeliza exhaustivamente todas las condiciones de carga previsibles: carga estática máxima centrada, cargas excéntricas cuando el centro de gravedad de la bobina no coincide exactamente con el eje del gancho, solicitaciones dinámicas durante aceleraciones verticales y horizontales, efectos de impacto en arranques y frenados bruscos, y análisis de fatiga considerando ciclos repetitivos de carga y descarga. El coeficiente de seguridad estructural nunca es inferior a 4:1 conforme normativa europea, garantizando que el gancho soporta sin deformación permanente cargas cuatro veces superiores a su capacidad nominal.
Procedimientos de fabricación controlados: La fabricación se ejecuta bajo sistema de gestión de calidad ISO 9001 con trazabilidad completa de materiales mediante certificados 3.1 según EN 10204, procedimientos de soldadura cualificados WPS según UNE-EN ISO 15614, soldadores certificados individualmente según UNE-EN ISO 9606, y controles dimensionales verificados en todas las fases críticas del proceso productivo.
Ensayos no destructivos: Los cordones de soldadura en zonas críticas son verificados mediante ensayos no destructivos que detectan defectos internos o superficiales: inspección visual al 100% según criterios normativos, ensayos de partículas magnéticas o líquidos penetrantes detectando fisuras superficiales, y en aplicaciones críticas ensayos radiográficos o ultrasónicos verificando integridad volumétrica completa.
Prueba de carga previa a entrega: Todo gancho C se somete a prueba de carga estática al 125% de capacidad nominal (12,5 toneladas) mantenida durante mínimo 10 minutos, verificando ausencia absoluta de deformaciones permanentes, grietas o cualquier anomalía estructural. Las deformaciones elásticas durante prueba son medidas y documentadas, comparándose con predicciones del modelo de cálculo confirmando comportamiento estructural esperado.
Documentación técnica completa: Cada gancho se entrega con dossier que incluye planos de fabricación acotados, memoria de cálculo estructural firmada por ingeniero competente, certificados de material de componentes críticos, procedimientos de soldadura aplicados, protocolo de prueba de carga con fotografías documentales, manual de instrucciones en español especificando uso correcto y limitaciones, y declaración CE de conformidad según Directiva de Máquinas 2006/42/CE.
Marcado indeleble permanente: Placa de características fabricada en acero inoxidable grabada mediante láser o troquelado profundo, fijada mediante remaches o soldadura en zona visible accesible permanentemente. La placa incluye capacidad nominal de carga en kilogramos, número de serie único trazable a documentación técnica, año de fabricación, marcado CE, identificación del fabricante con datos de contacto, y pictogramas de advertencia normalizados.
Instrucciones de uso ilustradas: El manual incluye diagramas claros mostrando operaciones correctas de enganche, limitaciones de uso, prohibiciones expresas, verificaciones pre-operativas obligatorias, procedimientos ante situaciones anómalas, y recomendaciones de mantenimiento preventivo. Las instrucciones especifican claramente que el gancho debe utilizarse exclusivamente para manipulación de bobinas en posición horizontal, prohibiendo usos alternativos que pudieran generar solicitaciones no previstas en el diseño.
El análisis económico demuestra que la inversión en ganchos C profesionales genera retornos rápidos y sostenidos:
Multiplicación de capacidad operativa: Una instalación que actualmente gestiona 40-50 bobinas por turno con métodos manuales o improvisados puede alcanzar 100-120 bobinas con gancho C apropiado, multiplicando throughput sin ampliar infraestructuras físicas ni incrementar plantilla. En instalaciones con volumen medio-alto, este incremento de capacidad genera ingresos adicionales que pueden alcanzar 50.000-150.000 euros anuales según sector y valor del producto procesado.
Reducción de costes de personal: La operación unipersonal elimina 1-2 ayudantes por turno tradicionalmente necesarios para guiar y estabilizar cargas. Considerando costes laborales totales (salario bruto, seguridad social, equipos de protección, formación) de 30.000-40.000 euros anuales por trabajador, el ahorro en instalación con dos turnos puede alcanzar 60.000-80.000 euros anuales.
Eliminación de pérdidas por daños materiales: La manipulación controlada reduce rechazos por daños superficiales desde típicos 1-2% hasta prácticamente 0%. En instalación que procesa 2.000 toneladas anuales de material con valor medio de 1.500 euros/tonelada, reducir mermas del 1,5% al 0,2% representa ahorro de 39.000 euros anuales que por sí solo amortiza completamente un gancho C de calidad profesional.
Minimización de costes por accidentes: Cada accidente laboral con baja genera costes directos (médicos, indemnizaciones, sustituciones temporales) e indirectos (investigaciones, paralizaciones, sanciones administrativas, incremento de primas de seguro) que promedian 25.000-60.000 euros según gravedad. La eliminación de manipulaciones manuales peligrosas amortiza la inversión evitando un único incidente.
Reducción de tiempos muertos: Disponer del utillaje apropiado evita paralizaciones por búsqueda de soluciones alternativas, esperas de equipamiento en alquiler, o improvisaciones que consumen tiempo técnico valioso. La disponibilidad inmediata del gancho mantiene flujo operativo continuo maximizando aprovechamiento de equipos de proceso cuyo coste horario de parada puede alcanzar 500-2.000 euros en líneas automatizadas de alta productividad.
Valor residual sostenido: Los ganchos C bien mantenidos conservan valor comercial durante décadas. Un gancho de 10 años en condiciones óptimas mantiene 40-50% de su valor de adquisición, constituyendo activo líquido recuperable en balances patrimoniales o en caso de reestructuraciones empresariales.
El periodo de amortización típico oscila entre 12 y 24 meses en instalaciones con utilización regular, considerando exclusivamente ahorros directos cuantificables. En muchos casos, beneficios intangibles como mejora de imagen corporativa ante clientes y proveedores, capacidad de acometer contratos más exigentes, o ventajas competitivas derivadas de mayor flexibilidad operativa justifican la inversión independientemente del análisis financiero convencional.
Los ganchos C están diseñados para décadas de servicio intensivo con mantenimiento mínimo:
Inspecciones rutinarias por usuario: Revisión visual mensual verificando ausencia de deformaciones visibles, fisuras en soldaduras, corrosión localizada, daños en protecciones superficiales de contacto con bobinas, estado de pintura general, y legibilidad del marcado. Esta inspección puede realizarse por el propio operario responsable y requiere menos de 10 minutos, documentándose en registro de inspecciones que debe conservarse disponible para auditorías.
Inspección técnica anual obligatoria: Revisión exhaustiva por personal técnico cualificado conforme Real Decreto 1215/1997 sobre utilización de equipos de trabajo. La inspección incluye verificación dimensional mediante instrumentos de precisión detectando deformaciones permanentes incipientes, comprobación de rectitud mediante reglas y niveles, medición de espesores en zonas de desgaste, inspección visual detallada de soldaduras con lupa detectando microfisuras superficiales, verificación del estado de protección anticorrosiva, comprobación de integridad de protecciones de contacto con bobinas, y verificación de legibilidad del marcado. Se emite certificado oficial con vigencia anual válido ante inspecciones laborales y auditorías de sistemas de gestión de prevención.
Ensayos no destructivos periódicos: Cada tres años o tras cualquier sobrecarga conocida, impacto significativo o incidente operativo, ejecución de ensayos mediante partículas magnéticas o ultrasonidos en cordones de soldadura críticos. Estos ensayos detectan fisuras incipientes invisibles al ojo humano que podrían evolucionar hacia fallos si no se detectan preventivamente.
Mantenimiento preventivo mínimo: El diseño sin elementos móviles, articulaciones complejas o sistemas hidráulicos/neumáticos minimiza drásticamente necesidades de mantenimiento. Las únicas operaciones necesarias son limpieza periódica para eliminar acumulaciones de polvo metálico, virutas o contaminantes, retoque de pintura en zonas donde roce o impactos hayan dañado el recubrimiento protector (especialmente importante antes de que corrosión progrese), y verificación del estado de protecciones de contacto sustituyéndolas cuando desgaste o daños comprometan su función protectora.
Reparabilidad estructural: En el improbable caso de daño estructural por sobrecarga extrema accidental o impacto severo, la construcción soldada permite reparaciones por talleres especializados. Las reparaciones deben ejecutarse según procedimientos de soldadura cualificados específicos para reparación, con posterior verificación mediante ensayos no destructivos exhaustivos y prueba de carga completa antes de retorno al servicio. La reparación debe documentarse completamente actualizando historial técnico del equipo.
Resistencia ambiental: El sistema de protección anticorrosiva especificado proporciona durabilidad superior en entornos industriales normales incluyendo atmósferas con humedad elevada, polvo industrial metálico, salpicaduras ocasionales de líquidos de proceso o contaminantes moderados. Para aplicaciones en ambiente marino, industria química agresiva o condiciones extremas pueden aplicarse sistemas de protección reforzados como metalización térmica por proyección de zinc o aluminio, recubrimientos epoxi de alto espesor aplicados en múltiples capas, o sistemas de protección epoxipoliuretano de especificación C4 o C5 según ISO 12944 que garantizan durabilidad superior a 25 años incluso en ambientes muy agresivos.
La vida útil esperada de ganchos C de 10 toneladas fabricados según especificaciones rigurosas y mantenidos apropiadamente supera habitualmente 20-30 años de servicio intensivo, proporcionando retorno extraordinario sobre inversión inicial y constituyendo activo patrimonial de larga duración.
El gancho C de 10 toneladas es compatible con prácticamente todos los sistemas de elevación industrial:
Puentes grúa birrail y monovigas: Conexión directa mediante gancho principal de capacidad suficiente. La capacidad de 10 toneladas permite uso con puentes desde 12,5 toneladas en adelante, dejando margen apropiado para peso propio del gancho (aproximadamente 350-500 kg según diseño específico) y accesorios de suspensión. En puentes con limitación de altura bajo gancho, la configuración compacta del gancho C optimiza recorrido útil de elevación.
Polipastos eléctricos de cadena o cable: Acoplamiento mediante gancho estándar o grilletes normalizados de conexión rápida. El peso propio del gancho debe restarse de la capacidad nominal del polipasto para determinar carga útil disponible. Polipastos de 12,5 o 16 toneladas proporcionan margen apropiado para operación con gancho C de 10 toneladas.
Grúas pórtico y semipórtico: Utilización habitual en almacenes exteriores, talleres de transformación con operaciones en campa y patios de maniobra donde se reciben o expiden bobinas. El gancho debe especificarse con protección anticorrosiva reforzada para operación en intemperie y rango de temperatura operativa ampliado considerando exposición a condiciones climáticas variables.
Carretillas elevadoras con dispositivo de enganche: Mediante adaptador homologado específicamente diseñado para conectar gancho C al mástil de carretilla elevadora, permite manipulación de bobinas en instalaciones sin puentes grúa o como complemento para operaciones en zonas no cubiertas por grúas. La capacidad residual de la carretilla debe verificarse considerando peso del gancho más adaptador más carga útil.
Grúas torre: Aplicación ocasional en obras de construcción o montajes industriales donde se requiere elevar bobinas de material metálico a plantas elevadas. El control desde cabina de grúa con visibilidad limitada requiere comunicación estrecha con personal en planta.
Cada aplicación puede requerir adaptaciones específicas para maximizar eficiencia:
Dimensionamiento personalizado: Diseño adaptado exactamente según rango de diámetros interiores y anchos de las bobinas habituales en la instalación. Longitud de brazo desde 800 mm hasta 2.500 mm, apertura de gancho desde 400 mm hasta 2.000 mm, siempre respaldadas por cálculo estructural específico verificando resistencia y rigidez apropiadas.
Protecciones especializadas según material: Revestimientos personalizados optimizados para materiales específicos: poliuretano de alta densidad para acero general, composite antiestático para aluminio donde descargas electrostáticas podrían dañar tratamientos superficiales, protecciones de bronce para acero inoxidable de alta gama, o revestimientos textiles acolchados para materiales especialmente delicados.
Sistemas de pesaje integrados: Incorporación opcional de células de carga electrónicas que miden peso de bobina suspendida con precisión ±1%, permitiendo control de inventarios, verificación contra albaranes de proveedor, detección de discrepancias, optimización de cargas en camiones y prevención de sobrecargas accidentales de equipos de proceso. Los datos pueden transmitirse a sistema de gestión de almacén en tiempo real mediante conectividad inalámbrica.
Configuración modular intercambiable: Diseño con elementos de contacto desmontables mediante tornillería de alta resistencia, permitiendo adaptar rápidamente el gancho a bobinas de características diferentes o sustituir protecciones desgastadas sin necesidad de desmontar completamente el equipo.
Marcado de identificación por RFID: Incorporación de etiquetas RFID pasivas que permiten identificación automática del gancho por sistemas de gestión de almacén, registro automático de operaciones, control de inspecciones periódicas y trazabilidad completa de utilización en instalaciones con múltiples ganchos operando simultáneamente.
El cumplimiento normativo garantiza legalidad operativa y tranquilidad jurídica:
Directiva Europea 2006/42/CE: Cumplimiento como accesorio de elevación amovible con todos los requisitos esenciales de seguridad y salud establecidos en el anexo I. Evaluación de conformidad ejecutada conforme procedimientos aplicables con emisión de declaración CE de conformidad firmada por representante legal del fabricante.
Norma EN 13155: Estándar europeo específico para grúas y accesorios de elevación amovibles que establece requisitos exhaustivos de diseño, cálculo estructural, selección de materiales, procedimientos de fabricación, ensayos de verificación, marcado obligatorio e información de utilización. Cumplimiento verificado mediante documentación técnica completa y ensayos físicos documentados.
Real Decreto 1215/1997: Normativa española que establece disposiciones mínimas de seguridad y salud para utilización de equipos de trabajo, definiendo obligaciones del empresario respecto a adquisición de equipos conformes, formación de trabajadores, mantenimiento preventivo sistemático e inspecciones periódicas por personal competente.
Normas de soldadura UNE-EN ISO 3834: Requisitos de calidad para soldadura por fusión de materiales metálicos. Los fabricantes profesionales mantienen certificación conforme a nivel 2 (requisito de calidad completo) garantizando cualificación de soldadores, procedimientos aprobados mediante pruebas físicas y control de calidad sistemático en todas las operaciones de soldadura.
Norma UNE-EN 1090: Para estructuras de acero y aluminio, establece requisitos técnicos de ejecución aplicables a componentes estructurales. Los fabricantes certificados bajo esta norma garantizan trazabilidad completa, procedimientos controlados y verificación de calidad en todas las fases productivas.
Cada gancho incluye documentación completa: manual de instrucciones en español ilustrado con fotografías y diagramas explicativos, declaración CE de conformidad con referencia a normativas aplicadas, certificados de materiales de componentes estructurales críticos, procedimientos de soldadura aplicados con registros de cualificación, protocolo de prueba de carga con fotografías documentales y registro de deformaciones, y plan de mantenimiento e inspecciones recomendado específico para la aplicación.
El compromiso con el cliente se extiende durante toda la vida útil del equipamiento:
Asesoramiento técnico previo: Análisis sin compromiso de la aplicación específica, medición de bobinas habituales, evaluación de equipos de elevación existentes, identificación de restricciones operativas, y elaboración de propuesta técnica ilustrada con especificaciones completas y presupuesto detallado.
Formación operativa: Sesión formativa para operadores de grúa, personal de mantenimiento y responsables de seguridad, explicando uso correcto, configuraciones permitidas, verificaciones pre-operativas, detección de anomalías, limitaciones de uso y procedimientos ante situaciones anómalas. Se emiten certificados de asistencia válidos para auditorías de prevención.
Garantía comercial: Dos años de garantía contra
defectos de fabricación, materiales o diseño en condiciones normales de uso conforme especificaciones. Cobertura que incluye reparación o sustitución de componentes defectuosos, mano de obra especializada y desplazamiento de técnicos sin coste adicional para el cliente.
Servicio técnico especializado: Disponibilidad de asistencia telefónica para consultas técnicas, resolución de dudas operativas o asesoramiento ante situaciones imprevistas. Desplazamiento de técnicos especializados para inspecciones in situ, reparaciones, verificaciones dimensionales o asesoramiento sobre ampliaciones de capacidad.
Suministro de repuestos: Disponibilidad garantizada de componentes de reposición durante mínimo 15 años desde fabricación. Envío urgente de elementos críticos como protecciones de contacto, placas de características de sustitución, o componentes de fijación en plazos máximos de 48-72 horas a cualquier punto de la península ibérica.
Inspecciones reglamentarias: Servicio de inspecciones técnicas anuales ejecutadas por personal cualificado con emisión de certificados oficiales válidos ante inspecciones de trabajo, auditorías de prevención de riesgos laborales o verificaciones de sistemas de gestión ISO 45001. Gestión documental completa y asesoramiento continuo sobre evolución normativa aplicable.
Actualizaciones y modernizaciones: Posibilidad de incorporar mejoras tecnológicas a ganchos existentes: instalación de sistemas de pesaje en equipos originalmente suministrados sin instrumentación, sustitución de protecciones por materiales de nueva generación con prestaciones superiores, o adaptación dimensional para manipular bobinas de características diferentes a las originalmente previstas.
Servicio de reparación integral: En caso de daños accidentales por sobrecargas, impactos o desgaste extremo, capacidad de ejecutar reparaciones completas en taller propio con posterior recertificación mediante ensayos no destructivos exhaustivos y prueba de carga completa. Emisión de documentación actualizada que extiende vida útil del equipo manteniendo plena conformidad normativa.
La implementación de ganchos C profesionales ha transformado operaciones en múltiples sectores:
Sector de transformación de chapa para automoción: Empresa especializada en componentes estampados para fabricantes de vehículos implementó gancho C de 10 toneladas para manipular bobinas de acero de alta resistencia destinadas a refuerzos estructurales. El resultado fue incremento del 65% en capacidad de descarga de camiones, reducción de tiempos de preparación de líneas en 40%, y eliminación completa de rechazos por marcas superficiales que anteriormente representaban pérdidas mensuales de 8.000 euros. Retorno de inversión en 16 meses.
Almacén logístico de distribución de aluminio: Centro de distribución que gestiona inventarios de 2.500 toneladas de bobinas para 180 clientes incorporó tres ganchos C de 10 toneladas. Los beneficios incluyen duplicación de expediciones diarias desde 35 a 70 camiones, reducción de plantilla en zona de carga de 8 a 4 operarios, y mejora radical en satisfacción de clientes al reducir tiempos de espera medios desde 45 minutos a 12 minutos. Amortización completa en 14 meses.
Fabricante de conductores eléctricos: Planta que produce cables para redes de distribución eléctrica reemplazó sistema manual de manipulación de bobinas de cobre por ganchos C profesionales. Resultados: eliminación de 3 accidentes laborales anuales con bajas prolongadas que generaban costes promedio de 35.000 euros cada uno, incremento de productividad de líneas de trefilado en 25% al reducir tiempos muertos por cambios de bobina, y reducción de daños en bobinas sensibles de cobre desnudo desde 1.8% a 0.1% del volumen procesado.
Transformador de fleje para packaging: Empresa especializada en producir flejes de acero para cerrajería industrial incorporó cuatro ganchos C para alimentar líneas de corte longitudinal. Beneficios cuantificados: reducción de tiempo de cambio de bobina desde 18 minutos a 6 minutos permitiendo 4 cambios adicionales por turno, operación unipersonal eliminando 2 ayudantes por turno con ahorro de 72.000 euros anuales, y mejora de calidad superficial de producto final al eliminar marcas que causaban reclamaciones de clientes.
El gancho C profesional supera ampliamente métodos alternativos:
Versus manipulación manual con cadenas: Los sistemas improvisados mediante cadenas pasadas por diámetro interior requieren múltiples operarios, generan riesgos de vuelco por enganche inadecuado, causan frecuentemente marcas en bobinas por contacto metálico directo, y consumen tiempos operativos triplicados. El gancho C elimina todos estos inconvenientes proporcionando solución profesional, segura y eficiente.
Versus horquillas convencionales de carretilla: Las horquillas estándar requieren acceso lateral a bobinas que frecuentemente resulta imposible en almacenes congestionados, generan riesgos de vuelco al desplazar centro de gravedad significativamente hacia adelante, y limitan capacidad operativa de la carretilla. El gancho C con adaptador apropiado permite manipulación desde arriba con estabilidad superior y aprovechamiento óptimo de capacidad nominal de la carretilla.
Versus sistemas de pinzas hidráulicas: Las pinzas de expansión interna resultan significativamente más costosas que ganchos C, requieren mantenimiento complejo de sistemas hidráulicos, presentan riesgos de fallo por pérdidas de presión, y añaden peso considerable reduciendo carga útil disponible. Los ganchos C proporcionan simplicidad mecánica, fiabilidad absoluta y costes operativos mínimos.
Versus eslingas textiles o metálicas: Las eslingas requieren acceso completo perimetral a la bobina para su colocación, multiplican tiempos de preparación, generan desgaste continuo requiriendo reposiciones frecuentes, y presentan riesgos de deslizamiento o rotura si no se posicionan correctamente. El gancho C proporciona enganche instantáneo, durabilidad excepcional y seguridad absoluta.
El sector de manipulación de bobinas evoluciona hacia mayor automatización e integración digital:
Digitalización de operaciones: Integración de ganchos C con sistemas de gestión de almacenes (WMS) mediante identificación RFID o códigos QR que registran automáticamente cada operación, actualizan inventarios en tiempo real, y generan trazabilidad completa de movimientos. Esta conectividad facilita auditorías, optimiza ubicaciones de almacenamiento y proporciona datos para análisis de eficiencia operativa.
Mantenimiento predictivo: Incorporación de sensores IoT que monitorizan continuamente parámetros operativos: número de ciclos acumulados, cargas máximas registradas, aceleraciones durante maniobras, temperatura ambiental de trabajo. Algoritmos de inteligencia artificial identifican patrones indicativos de desgaste progresivo permitiendo programar intervenciones preventivas antes de fallos, maximizando disponibilidad operativa.
Automatización de almacenes: Evolución hacia almacenes completamente automatizados donde vehículos guiados automáticos (AGV) equipados con ganchos C ejecutan operaciones de manipulación sin intervención humana. Sistemas de visión artificial identifican bobinas, calculan trayectorias óptimas y ejecutan operaciones con precisión absoluta, multiplicando productividad y eliminando completamente riesgos laborales.
Materiales avanzados: Investigación en materiales compuestos de alta resistencia y bajo peso que permiten reducir peso propio de ganchos incrementando carga útil disponible, especialmente valioso en instalaciones con puentes grúa de capacidad limitada donde cada kilogramo de peso propio reduce capacidad operativa.
Sostenibilidad ambiental: Tendencia hacia recubrimientos anticorrosivos de base acuosa sin compuestos orgánicos volátiles, materiales reciclables al final de vida útil, y diseños optimizados que minimizan consumo de materias primas sin comprometer prestaciones, alineándose con objetivos de sostenibilidad corporativa y normativas ambientales cada vez más exigentes.
La utilización de equipos de elevación implica responsabilidades legales específicas:
Obligaciones del empresario: Según normativa de prevención de riesgos laborales, el empresario debe proporcionar equipos de trabajo conformes con disposiciones legales aplicables, mantenerlos en estado de funcionamiento seguro mediante mantenimiento preventivo sistemático, formar adecuadamente a trabajadores en uso correcto, y someter equipos a inspecciones periódicas por personal competente emitiendo certificaciones con vigencia anual.
Registro documental: Obligación de mantener expediente técnico de cada equipo incluyendo declaración CE de conformidad original, manual de instrucciones, protocolos de inspecciones anuales, registro de mantenimientos ejecutados, y documentación de cualquier modificación o reparación. Esta documentación debe estar disponible permanentemente para inspecciones laborales, auditorías externas o investigaciones de accidentes.
Responsabilidad civil y penal: Accidentes derivados de utilización de equipos no conformes, mantenimiento inadecuado o uso por personal no formado pueden generar responsabilidades civiles con indemnizaciones millonarias y responsabilidades penales para administradores y responsables técnicos. La inversión en equipamiento profesional certificado y mantenimiento riguroso constituye protección jurídica fundamental.
Seguros de responsabilidad: Las pólizas de seguro de responsabilidad civil frecuentemente excluyen cobertura de accidentes derivados de equipos no conformes o mantenimiento deficiente. La documentación completa de conformidad y mantenimiento resulta imprescindible para validez de coberturas aseguradoras.
Normativa específica sectorial: Sectores regulados como alimentario, farmacéutico o nuclear pueden imponer requisitos adicionales específicos sobre equipos de manipulación, trazabilidad de operaciones o cualificaciones de personal. El asesoramiento especializado garantiza cumplimiento integral de requisitos aplicables.
La elección del gancho C óptimo requiere considerar múltiples factores:
Capacidad nominal: Debe superar siempre el peso de la bobina más pesada a manipular con margen de seguridad. Considerar que capacidad nominal debe incluir no solo peso de bobina sino también peso de accesorios auxiliares como eslingas o dispositivos de seguridad adicionales si se utilizan.
Dimensiones de bobinas: Verificar compatibilidad entre apertura del gancho y diámetro interior mínimo de bobinas, longitud de brazo y ancho máximo de bobinas, y altura total del conjunto considerando altura libre bajo gancho disponible en instalación. Solicitar planos dimensionales detallados para verificar compatibilidad antes de adquisición.
Tipo de material: Seleccionar protecciones de contacto apropiadas según material de bobinas: acero general admite poliuretano estándar, acero inoxidable o aluminio requiere materiales especiales no metálicos que eviten contaminación, materiales prepintados necesitan protecciones blandas que no marquen acabados.
Frecuencia de uso: Instalaciones con utilización intensiva justifican inversión en ganchos de especificación superior con materiales de máxima calidad y acabados reforzados. Aplicaciones ocasionales pueden satisfacerse con especificaciones estándar manteniendo siempre cumplimiento normativo completo.
Compatibilidad con equipos existentes: Verificar capacidad de puentes grúa, polipastos o carretillas disponibles considerando peso propio del gancho que reduce carga útil disponible. Comprobar altura bajo gancho suficiente para acomodar gancho C sin reducir excesivamente recorrido útil de elevación.
Condiciones ambientales: Operación en intemperie, ambientes químicamente agresivos, temperaturas extremas o atmósferas potencialmente explosivas requieren especificaciones especiales de protección anticorrosiva, materiales resistentes o certificaciones ATEX/IECEx que incrementan inversión inicial pero garantizan durabilidad y seguridad.
Presupuesto disponible: Comparar ofertas considerando no solo precio de adquisición sino coste total de propiedad incluyendo mantenimiento previsto, disponibilidad de repuestos, servicios de inspección reglamentaria, garantías ofrecidas y soporte técnico. El proveedor más económico frecuentemente resulta más costoso a largo plazo si calidad o servicio post-venta resultan deficientes.
Para garantizar elección óptima y evitar problemas posteriores:
1. Análisis de necesidades: Documentar exhaustivamente características de bobinas a manipular (pesos, diámetros interiores y exteriores, anchos, materiales), frecuencia de operaciones, equipos de elevación disponibles, restricciones de espacio y condiciones ambientales.
2. Consulta a proveedores especializados: Contactar con fabricantes profesionales con experiencia demostrable en sector, solicitando visita técnica para evaluación in situ de aplicación específica. Descartar proveedores sin capacidad de fabricación propia o experiencia verificable en equipamiento similar.
3. Solicitud de propuestas técnicas: Requerir propuestas detalladas incluyendo planos dimensionales acotados, memoria de cálculo estructural, especificación completa de materiales y procedimientos de fabricación, listado de normativas aplicadas, contenido de documentación a entregar, condiciones de garantía y servicios post-venta disponibles.
4. Verificación de referencias: Solicitar contactos de clientes que utilizan equipamiento similar para verificar satisfacción con producto suministrado, calidad de servicio post-venta, cumplimiento de plazos prometidos y experiencia general con proveedor.
5. Comparación económica integral: Evaluar ofertas considerando no exclusivamente precio sino valor global incluyendo calidad especificada, servicios incluidos, garantías ofrecidas, reputación del fabricante y coste total de propiedad estimado.
6. Negociación de condiciones: Clarificar plazos de fabricación y entrega, condiciones de pago, inclusión de formación operativa, suministro de manuales en español, disponibilidad para inspecciones reglamentarias futuras y cualquier aspecto relevante antes de formalizar pedido.
7. Supervisión de fabricación: En proyectos críticos o pedidos de múltiples unidades, considerar visitas a instalaciones del fabricante durante proceso productivo para verificar calidad de ejecución y conformidad con especificaciones acordadas.
8. Recepción y puesta en marcha: Verificar conformidad de equipo recibido con especificaciones contratadas, comprobar integridad de documentación técnica, ejecutar pruebas funcionales supervisadas y formalizar acta de recepción dejando constancia de cualquier reserva o pendiente.
DINAKSA - Más de tres décadas de experiencia en diseño y fabricación de ganchos C para manipulación profesional de bobinas metálicas. Ingeniería especializada que garantiza soluciones optimizadas para cada aplicación específica, fabricación propia con control total del proceso de calidad, cumplimiento riguroso de normativas europeas aplicables, y compromiso de servicio integral durante toda la vida útil del equipamiento.
Nuestros ganchos C de 10 toneladas representan el equilibrio perfecto entre capacidad, versatilidad y eficiencia económica, proporcionando a empresas transformadoras y almacenes logísticos la herramienta profesional que necesitan para optimizar operaciones de manipulación de bobinas, maximizar seguridad laboral, reducir costes operativos y mejorar competitividad en mercados cada vez más exigentes.
Fabricación 100% nacional con trazabilidad completa de materiales, procedimientos de soldadura cualificados, ensayos no destructivos exhaustivos, pruebas de carga certificadas y documentación técnica completa en español. Garantía comercial de dos años, disponibilidad garantizada de repuestos durante 15 años, servicio de inspecciones reglamentarias anuales y soporte técnico especializado disponible permanentemente.
Consulte con nuestro departamento de ingeniería para recibir asesoramiento técnico sin compromiso, visita a sus instalaciones para evaluación específica de su aplicación, y propuesta técnica personalizada con especificaciones detalladas y presupuesto completo. Transforme sus operaciones de manipulación de bobinas con equipamiento profesional que multiplica productividad, elimina riesgos laborales y se amortiza rápidamente mediante ahorros operativos cuantificables.
DINAKSA - Cuando la seguridad, calidad y eficiencia no admiten compromisos.
