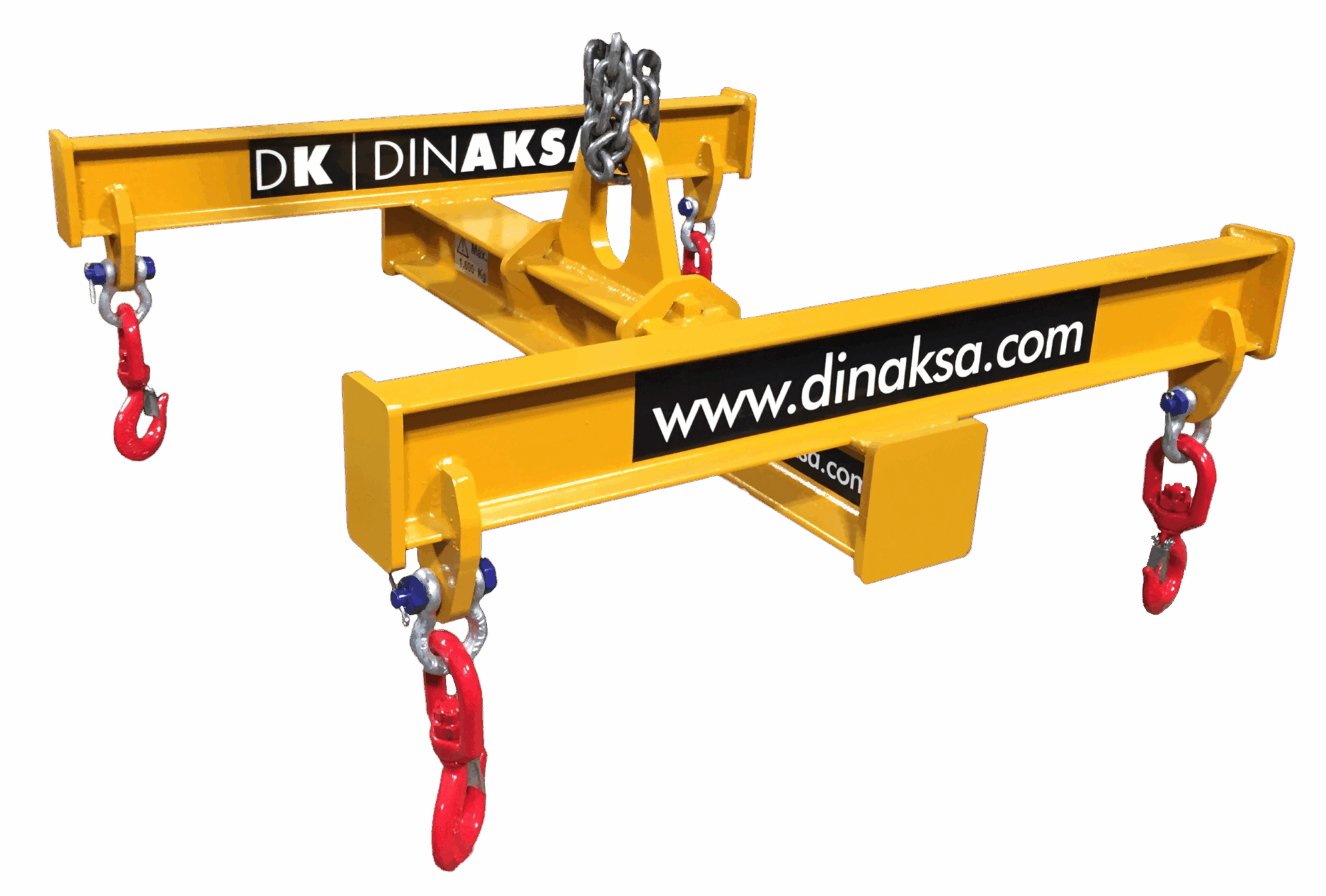

El balancín en H de 5 toneladas constituye una de las soluciones más eficientes y seguras para la manipulación de cargas industriales que requieren distribución equilibrada del peso en cuatro puntos simultáneos.
Su configuración estructural característica, que reproduce la forma de la letra H, combina una viga longitudinal central con dos travesaños perpendiculares en los extremos, creando un sistema de elevación que garantiza estabilidad superior, control absoluto durante las maniobras y versatilidad operativa en múltiples sectores industriales. Sistema de Elevación de Cuatro Puntos para Máxima Estabilidad en Operaciones Industriales.
El balancín en H de 5 toneladas constituye una de las soluciones más eficientes y seguras para la manipulación de cargas industriales que requieren distribución equilibrada del peso en cuatro puntos simultáneos. Su configuración estructural característica, que reproduce la forma de la letra H, combina una viga longitudinal central con dos travesaños perpendiculares en los extremos, creando un sistema de elevación que garantiza estabilidad superior, control absoluto durante las maniobras y versatilidad operativa en múltiples sectores industriales.
El balancín en H de 5 toneladas constituye una de las soluciones más eficientes y seguras para la manipulación de cargas industriales que requieren distribución equilibrada del peso en cuatro puntos simultáneos. Su configuración estructural característica, que reproduce la forma de la letra H, combina una viga longitudinal central con dos travesaños perpendiculares en los extremos, creando un sistema de elevación que garantiza estabilidad superior, control absoluto durante las maniobras y versatilidad operativa en múltiples sectores industriales.
Diseño Estructural y Características Técnicas
La estructura del balancín en H se compone de tres elementos fundamentales perfectamente integrados: una viga central longitudinal fabricada en perfil tubular rectangular de alta resistencia o perfil IPE según cálculos estructurales, y dos travesaños transversales soldados en ambos extremos que configuran los brazos perpendiculares característicos de esta geometría. Esta disposición genera una configuración robusta capaz de soportar 5.000 kilogramos de carga útil con amplios márgenes de seguridad.
El punto de suspensión superior se sitúa en el centro geométrico de la viga longitudinal, materializándose mediante anilla de elevación forjada de alta resistencia, orejeta reforzada con nervios de rigidización, o sistema de enganche con bulón pasante según preferencias operativas. Este posicionamiento central garantiza equilibrio perfecto de la estructura incluso sin carga, facilitando maniobras de enganche y reduciendo esfuerzos sobre el gancho de la grúa.
Los cuatro puntos de izado inferiores se distribuyen estratégicamente en las esquinas de la configuración en H, ubicándose dos en cada extremo de los travesaños transversales. Esta disposición crea un rectángulo de sustentación que proporciona estabilidad excepcional comparada con configuraciones lineales de dos puntos. Los puntos de enganche pueden implementarse mediante ganchos giratorios con pestillo de seguridad forjados en acero aleado, orejetas ovalizadas que permiten conexión de eslingas múltiples, o sistemas de grilletes integrados según las necesidades específicas de la aplicación.
La construcción se realiza mediante soldadura MIG-MAG con procedimientos cualificados según norma UNE-EN ISO 3834, ejecutadas por soldadores certificados. Los cordones de soldadura en zonas críticas se dimensionan mediante cálculo por elementos finitos considerando concentraciones de tensiones, y son verificados mediante ensayos no destructivos que garantizan integridad estructural total.
El tratamiento superficial incluye granallado completo de la estructura hasta grado Sa 2,5, aplicación de imprimación anticorrosiva epoxi bicomponente con espesor mínimo de 60 micras, y acabado final con esmalte poliuretano alifático en color amarillo seguridad RAL 1003 o amarillo tráfico RAL 1023, proporcionando visibilidad óptima en entornos industriales y protección contra corrosión atmosférica durante décadas.
El balancín en H de 5 toneladas encuentra aplicación inmediata en numerosos sectores donde la estabilidad durante el izado resulta crítica:
Industria de prefabricados de hormigón: Manipulación de elementos estructurales medianos como viguetas pretensadas, prelosas, paneles de fachada, elementos de escalera prefabricados y bloques macizos. La configuración de cuatro puntos evita flexiones excesivas en piezas que podrían fisurarse con sistemas de elevación inadecuados.
Sector metalúrgico y calderería: Izado de depósitos cilíndricos horizontales, intercambiadores de calor, reactores de proceso, bastidores de maquinaria y conjuntos soldados de geometría rectangular. La estabilidad del balancín en H permite posicionar elementos con precisión milimétrica durante ensamblajes complejos.
Industria del mármol y piedra natural: Traslado de bloques escuadrados, tableros de gran formato y piezas elaboradas para construcción. El sistema de cuatro puntos distribuye uniformemente la carga sobre materiales frágiles que no admiten concentraciones de tensión.
Instalaciones de climatización y fontanería: Manipulación de equipos industriales como enfriadoras, calderas de condensación, torres de refrigeración, grupos de bombeo y cuadros eléctricos de gran formato. La configuración en H facilita el paso por huecos estrechos manteniendo la carga perfectamente nivelada.
Sector del packaging y logística: Elevación de palets especiales, jaulas metálicas, contenedores industriales y cargas paletizadas de gran volumen. La capacidad de 5 toneladas cubre perfectamente las necesidades de almacenes de distribución y centros logísticos.
Industria plástica: Traslado de moldes de inyección, matrices de gran formato, cilindros de calandrado y utillajes industriales. Los moldes representan inversiones significativas que requieren manipulación absolutamente controlada.
Mantenimiento industrial: Desmontaje e instalación de motores eléctricos de media potencia, reductores industriales, equipos hidráulicos, transformadores eléctricos y maquinaria auxiliar. La versatilidad del balancín en H permite adaptarse a geometrías variadas mediante diferentes configuraciones de eslingado.
Instalaciones eléctricas: Manipulación de transformadores de distribución, cuadros de media tensión, baterías de condensadores y grupos electrógenos. Equipamiento eléctrico sensible que requiere izado perfectamente estabilizado.
La configuración en H proporciona beneficios sustanciales que justifican su selección frente a alternativas:
Estabilidad superior durante el transporte: Los cuatro puntos de sustentación crean un polígono de apoyo que prácticamente elimina balanceos, oscilaciones y movimientos pendulares durante el desplazamiento. Esta estabilidad resulta fundamental cuando se trabaja en proximidad de equipamiento delicado, instalaciones existentes o en operaciones donde el espacio de maniobra está limitado.
Control preciso de la nivelación: La posibilidad de ajustar independientemente las longitudes de las cuatro eslingas inferiores permite nivelar perfectamente la carga incluso cuando presenta distribución irregular de peso o cuando los puntos de enganche no están perfectamente equidistantes. Esta capacidad de compensación resulta invaluable en maquinaria industrial donde los puntos de elevación vienen predeterminados por el fabricante.
Reducción de tensiones localizadas: La distribución del peso en cuatro puntos en lugar de dos reduce a la mitad las fuerzas aplicadas en cada punto de enganche de la carga, minimizando riesgos de deformación, rotura o daño en elementos estructurales de la pieza elevada. Esta característica resulta especialmente valiosa en materiales frágiles o componentes de chapa delgada.
Versatilidad dimensional: Mediante la selección apropiada de las longitudes de eslinga, el balancín en H puede adaptarse a cargas de diferentes dimensiones dentro de su rango operativo, desde piezas compactas hasta elementos alargados que superen la longitud del balancín. Esta flexibilidad maximiza el aprovechamiento de la inversión.
Optimización de altura bajo gancho: En instalaciones con limitaciones de altura, la configuración en H permite trabajar con conexión directa al gancho de grúa sin necesidad de aparejo superior complejo, maximizando el recorrido útil de elevación. Esta ventaja puede resultar determinante en naves industriales con alturas libres ajustadas.
Facilidad de alineación: Durante operaciones de montaje que requieren insertar elementos en guías, soportes o estructuras receptoras, la estabilidad del balancín en H facilita enormemente las maniobras de posicionamiento final, reduciendo tiempos de maniobra y frustraciones operativas.
La seguridad constituye el aspecto prioritario en cualquier operación que involucre cargas suspendidas. El balancín en H de 5 toneladas incorpora múltiples características orientadas a minimizar riesgos:
Cálculo estructural riguroso: El dimensionamiento se realiza aplicando coeficiente de seguridad mínimo de 4:1 sobre la carga nominal, considerando no solo esfuerzos estáticos sino también factores dinámicos de arranque y frenado, aceleraciones verticales y horizontales, efectos de choque durante operaciones normales, y posibles asimetrías de carga. Los cálculos se ejecutan mediante software de elementos finitos que identifica concentraciones de tensiones y optimiza espesores de material.
Inspección previa a puesta en servicio: Todo balancín se somete a inspección visual exhaustiva verificando calidad de soldaduras, ausencia de fisuras, deformaciones o defectos superficiales. Los cordones de soldadura críticos son verificados mediante ensayos de partículas magnéticas o líquidos penetrantes según procedimientos normalizados. Finalmente se ejecuta prueba de carga al 125% de la capacidad nominal mantenida durante 10 minutos, verificando ausencia de deformaciones permanentes.
Documentación técnica completa: Cada balancín se entrega con dossier que incluye planos de fabricación acotados, memoria de cálculo estructural firmada por ingeniero industrial colegiado, certificados de material con análisis químico y características mecánicas, protocolos de soldadura cualificados, certificado de prueba de carga con registro de deformaciones, manual de instrucciones en español con limitaciones de uso, y declaración CE de conformidad según Directiva de Máquinas.
Marcado indeleble: Placa de características fabricada en acero inoxidable grabada mediante láser o troquelado profundo, fijada mediante remaches o soldadura en zona visible accesible. La placa incluye capacidad nominal de carga, número de serie único trazable, año de fabricación, marcado CE, identificación del fabricante y pictogramas de advertencia. Adicionalmente, cada punto de izado inferior se marca con su capacidad individualizada.
Prevención de configuraciones peligrosas: El diseño impide físicamente configuraciones de enganche que pudieran generar situaciones inseguras. Las dimensiones de orejetas y ganchos están calculadas para imposibilitar enganches múltiples inadecuados. Las instrucciones de uso incluyen diagramas ilustrados mostrando configuraciones permitidas y expresamente prohibidas.
Compatibilidad con accesorios certificados: El balancín está diseñado para utilizarse exclusivamente con eslingas, grilletes, ganchos y demás accesorios que cumplan normativas europeas aplicables y dispongan de marcado CE. Las instrucciones especifican claramente las características mínimas exigidas a los accesorios complementarios.
El análisis económico demuestra que la inversión en balancines profesionales genera retornos rápidos y sostenidos:
Incremento de productividad: Las operaciones de elevación se ejecutan con mayor rapidez gracias a la estabilidad inherente del sistema. Una maniobra que con sistemas improvisados podría requerir 20-30 minutos entre preparación, izado y posicionamiento, se reduce a 8-12 minutos con el balancín apropiado. En instalaciones con múltiples operaciones diarias, el ahorro acumulado de tiempo representa incrementos de productividad del 40-50%.
Reducción de daños en cargas: La manipulación controlada minimiza golpes, roces, caídas y deformaciones. En sectores como el marmolista, donde una pieza dañada puede representar pérdidas de 3.000 a 8.000 euros, o en instalación de maquinaria donde un equipo averiado durante el izado puede generar reclamaciones millonarias, la protección que ofrece un balancín adecuado se amortiza con evitar un único incidente.
Optimización de recursos humanos: Un balancín bien dimensionado permite que un solo gruista realice operaciones que de otro modo requerirían ayudantes en planta para estabilización manual, guiado mediante cuerdas o reajustes continuos. Esta autonomía operativa multiplica la eficiencia del personal cualificado.
Menor desgaste de equipos de elevación: La distribución equilibrada de peso reduce solicitaciones asimétricas sobre cables de grúa, tambores de enrollamiento, rodamientos de gancho y estructuras portantes. Este menor desgaste alarga significativamente los intervalos de mantenimiento y la vida útil de equipos cuyo reemplazo representa inversiones considerables.
Eliminación de tiempos muertos: Disponer del utillaje apropiado evita paralizaciones por búsqueda de soluciones alternativas, esperas de equipamiento en alquiler o improvisaciones que consumen tiempo técnico valioso. La disponibilidad inmediata del balancín mantiene el flujo operativo continuo.
Reducción de costes de seguro: Las aseguradoras reconocen el uso de equipamiento certificado mediante reducciones en las primas de seguros de responsabilidad civil, daños a terceros y protección de maquinaria. Estas reducciones pueden alcanzar el 15-25% del coste anual del seguro.
Valor residual del equipo: Los balancines bien mantenidos conservan valor comercial durante décadas. Un balancín de 15 años en buenas condiciones mantiene el 40-50% de su valor de adquisición, constituyendo activo líquido recuperable en caso necesario.
El periodo de amortización típico oscila entre 18 y 30 meses en función de la frecuencia de uso, considerando exclusivamente ahorros directos cuantificables sin contabilizar beneficios intangibles como mejora reputacional, capacidad de acometer proyectos más complejos o tranquilidad operativa.
Los balancines en H están diseñados para décadas de servicio intensivo con mantenimiento mínimo:
Inspecciones rutinarias: Revisión visual mensual por usuario verificando ausencia de deformaciones, fisuras en soldaduras, corrosión localizada, daños en puntos de enganche o cualquier anomalía evidente. Esta inspección puede realizarse por el propio operario y requiere menos de 10 minutos. Cualquier observación debe documentarse en registro de inspecciones.
Inspección técnica anual: Revisión exhaustiva por personal técnico cualificado conforme al Real Decreto 1215/1997 sobre utilización de equipos de trabajo. La inspección incluye verificación dimensional, comprobación de rectitud mediante reglas y niveles, medición de espesores en zonas de desgaste, inspección visual detallada de soldaduras con lupa, verificación del estado de protección anticorrosiva, y comprobación de legibilidad del marcado. Se emite certificado oficial válido ante inspecciones laborales.
Ensayos no destructivos periódicos: Cada tres años o tras cualquier sobrecarga, impacto significativo o incidente, se ejecutan ensayos mediante partículas magnéticas o ultrasonidos en cordones de soldadura críticos. Estos ensayos detectan fisuras incipientes invisibles al ojo humano que podrían evolucionar hacia fallos catastróficos.
Mantenimiento preventivo: El diseño sin elementos móviles, articulaciones o sistemas hidráulicos/neumáticos minimiza drásticamente necesidades de mantenimiento. Las únicas operaciones necesarias son limpieza periódica para eliminar acumulaciones de polvo, barro o contaminantes industriales, y retoque de pintura en zonas donde roce o impactos hayan dañado el recubrimiento protector.
Reparabilidad: En el improbable caso de daño estructural por sobrecarga extrema o accidente, la construcción soldada permite reparaciones por talleres especializados. Las reparaciones deben ejecutarse según procedimientos de soldadura cualificados, con posterior verificación mediante ensayos no destructivos y prueba de carga antes de retorno al servicio.
Resistencia ambiental: El sistema de protección anticorrosiva especificado proporciona durabilidad superior en entornos industriales normales, incluyendo atmósferas con humedad elevada, polvo industrial o contaminantes moderados. Para aplicaciones en ambiente marino, industria química agresiva o condiciones extremas pueden aplicarse sistemas de protección reforzados como metalización térmica, recubrimientos epoxi de alto espesor o sistemas de protección catódica.
Almacenamiento: Cuando no está en uso, el balancín debe almacenarse en posición horizontal sobre apoyos que distribuyan uniformemente el peso, protegido de intemperie directa, evitando contacto con suelo húmedo. Para instalaciones sin espacio de almacenamiento pueden diseñarse sistemas de suspensión permanente que mantienen el balancín accesible sin ocupar superficie útil.
El balancín en H de 5 toneladas es compatible con todos los sistemas de elevación industrial:
Puentes grúa monovigas y birrail: Conexión directa al gancho mediante la anilla superior. La capacidad de 5 toneladas permite su uso con puentes desde 6,3 toneladas en adelante, dejando margen para el peso propio del balancín y accesorios. En puentes con limitación de altura, la configuración directa optimiza el recorrido útil.
Polipastos eléctricos de cadena o cable: Acoplamiento mediante gancho estándar o grilletes normalizados. El peso propio del balancín (aproximadamente 150-200 kg según dimensiones específicas) debe restarse de la capacidad nominal del polipasto para determinar carga útil disponible.
Grúas pórtico y semipórtico: Utilización habitual en almacenes exteriores, talleres de prefabricados y patios de maniobra. El balancín debe dimensionarse considerando solicitaciones adicionales por viento en exteriores, aplicando coeficientes de seguridad apropiados.
Grúas torre: Aplicación frecuente en construcción para izado de equipamiento, maquinaria auxiliar y materiales de instalaciones. La configuración en H resulta especialmente valiosa para mantener horizontalidad perfecta durante el ascenso a plantas elevadas.
Grúas móviles autopropulsadas: Uso común en montajes industriales, desmontajes de maquinaria y operaciones de mantenimiento. El balancín optimiza la capacidad efectiva de las grúas móviles permitiendo aprovechar mejor sus diagramas de carga.
Carretillas elevadoras con horquilla adaptada: Mediante dispositivo homologado de enganche a horquillas, el balancín puede utilizarse ocasionalmente con carretillas de gran capacidad para operaciones específicas donde no se dispone de medios de elevación vertical.
Cada aplicación puede requerir adaptaciones para maximizar eficiencia:
Dimensiones personalizadas: Fabricación con medidas específicas según separación entre puntos de enganche de las cargas habituales. Longitudes de viga central desde 2 hasta 8 metros y separación de travesaños desde 1,5 hasta 5 metros, siempre respaldadas por cálculo estructural específico.
Puntos de izado adicionales: Incorporación de puntos intermedios en travesaños o viga central para cargas que requieren más de cuatro puntos de sustentación, transformando el balancín en sistema híbrido multipunto.
Configuración desmontable: Diseño con travesaños atornillados mediante pernos de alta resistencia en lugar de soldados, permitiendo desmontaje para reducir volumen durante transporte o almacenamiento. Especialmente valorado en empresas de montajes que trasladan frecuentemente equipamiento entre obras.
Sistemas de nivelación asistida: Incorporación de tensores con indicadores de carga que facilitan ajuste preciso de horizontalidad, o sistemas electrohidráulicos de nivelación automática para aplicaciones críticas donde se requiere posicionamiento micrométrico.
Protecciones para cargas delicadas: Revestimiento de puntos de contacto con materiales blandos como neopreno, poliuretano o protecciones textiles acolchadas para manipular superficies acabadas, equipamiento con pintura delicada o materiales sensibles.
Instrumentación integrada: Posibilidad de incorporar células de carga electrónicas en puntos críticos para monitorización en tiempo real del peso y distribución de carga, con alarmas de sobrecarga y registro de datos para análisis de operaciones.
Elementos de seguridad adicionales: Instalación de redes anticaídas bajo la estructura para retener pequeños elementos que pudieran desprenderse de la carga, iluminación LED perimetral para operaciones nocturnas, o balizas acústicas de advertencia.
El cumplimiento normativo garantiza legalidad operativa y tranquilidad jurídica:
Directiva Europea 2006/42/CE: Cumplimiento como accesorio de elevación con todos los requisitos esenciales de seguridad y salud. Evaluación de conformidad ejecutada conforme a procedimientos establecidos, con emisión de declaración CE firmada por representante legal del fabricante.
Norma EN 13155: Estándar europeo específico para grúas y accesorios de elevación que establece requisitos de diseño, cálculo, fabricación, ensayos, marcado e información de usuario. Cumplimiento verificado mediante cálculos estructurales y pruebas físicas documentadas.
Real Decreto 1215/1997: Normativa española que establece disposiciones mínimas de seguridad y salud para utilización de equipos de trabajo. Define obligaciones del empresario respecto a adquisición de equipos conformes, mantenimiento preventivo, inspecciones periódicas y formación de trabajadores.
ISO 9001:2015: Sistema de gestión de calidad que garantiza trazabilidad completa del proceso de fabricación, desde diseño inicial hasta entrega final, con registros documentados de todas las fases verificables en auditorías.
Normas de soldadura UNE-EN ISO 3834: Requisitos de calidad para soldadura por fusión de materiales metálicos. Certificación del taller de fabricación conforme a nivel 2 (requisito de calidad integral) o superior, garantizando cualificación de soldadores, procedimientos aprobados y control de calidad sistemático.
Cada balancín incluye documentación completa: manual de instrucciones en español con diagramas de uso, advertencias de seguridad y procedimientos de inspección; declaración CE de conformidad; certificados de material de componentes estructurales críticos con trazabilidad completa; protocolo de prueba de carga con registros de deformaciones y fotografías; y plan de mantenimiento e inspecciones recomendado adaptado a la aplicación específica.
El compromiso con el cliente se extiende mucho más allá de la venta:
Asesoramiento técnico previo: Análisis detallado de la aplicación específica sin compromiso, dimensionamiento correcto del balancín considerando características reales de las cargas, condiciones operativas y limitaciones de la instalación. Propuesta técnica ilustrada con esquemas y especificaciones completas.
Cálculo de accesorios complementarios: Especificación técnica de eslingas, grilletes, ganchos y demás elementos auxiliares necesarios para formar un sistema completo y seguro. Suministro integral opcional de todos los componentes certificados.
Formación operativa específica: Sesión formativa para operadores de grúa, personal de mantenimiento y responsables de seguridad, explicando uso correcto, configuraciones permitidas y prohibidas, inspecciones pre-operativas, detección de anomalías y procedimientos de emergencia ante incidentes.
Garantía comercial extendida: Dos años de garantía contra defectos de fabricación, materiales o diseño en condiciones normales de uso conforme a especificaciones. Cobertura ampliable mediante contratos de mantenimiento integral que incluyen inspecciones programadas y reparaciones prioritarias.
Servicio técnico especializado: Disponibilidad de asistencia telefónica inmediata para consultas técnicas, resolución de dudas operativas o asesoramiento ante situaciones imprevistas. Desplazamiento de técnicos especializados para inspecciones in situ, reparaciones, modernizaciones o ampliaciones de capacidad.
Inspecciones reglamentarias: Servicio de inspecciones técnicas anuales ejecutadas por personal cualificado con emisión de certificados oficiales válidos ante inspecciones de trabajo, auditorías de prevención de riesgos laborales o verificaciones de sistemas de gestión ISO 45001.
