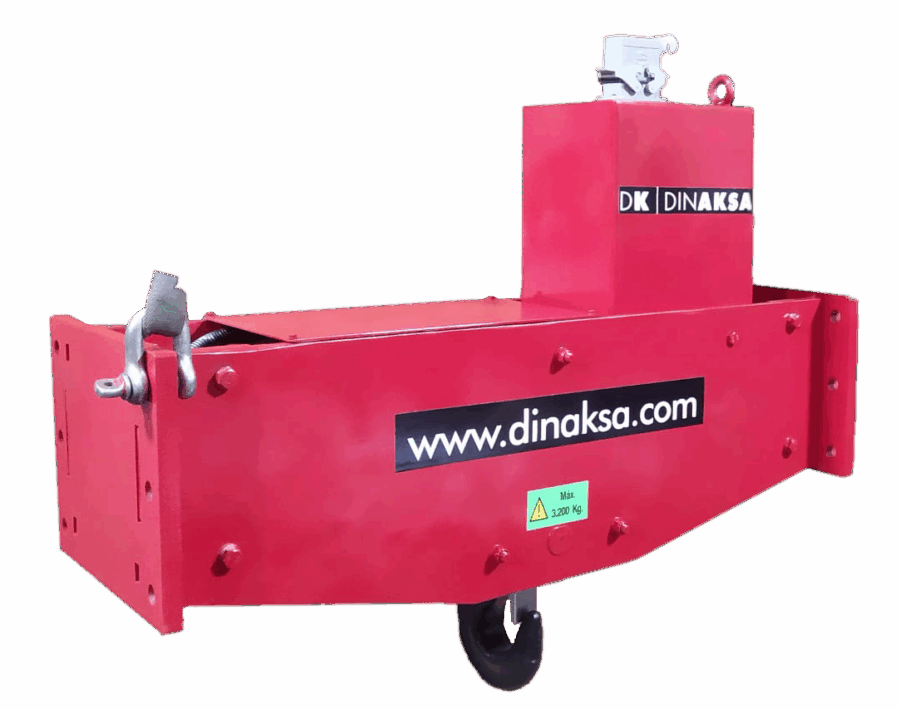

El balancín con giro motorizado de 2500 kilogramos representa una solución tecnológicamente avanzada que combina la funcionalidad tradicional de elevación con la capacidad de rotación controlada automatizada. Este sistema especializado permite no solo suspender y trasladar cargas de hasta 2,5 toneladas, sino también orientarlas rotativamente durante el proceso de manipulación mediante un sistema motorizado que proporciona control absoluto del ángulo de posicionamiento. Diseñado específicamente para aplicaciones industriales donde el posicionamiento angular preciso resulta crítico, este equipo transforma radicalmente operaciones que tradicionalmente requerían múltiples maniobras, personal auxiliar o métodos manuales arriesgados.
El balancín con giro motorizado de 2500 kilogramos representa una solución tecnológicamente avanzada que combina la funcionalidad tradicional de elevación con la capacidad de rotación controlada automatizada. Este sistema especializado permite no solo suspender y trasladar cargas de hasta 2,5 toneladas, sino también orientarlas rotativamente durante el proceso de manipulación mediante un sistema motorizado que proporciona control absoluto del ángulo de posicionamiento. Diseñado específicamente para aplicaciones industriales donde el posicionamiento angular preciso resulta crítico, este equipo transforma radicalmente operaciones que tradicionalmente requerían múltiples maniobras, personal auxiliar o métodos manuales arriesgados.
La estructura del balancín con giro motorizado se compone de dos elementos principales perfectamente integrados: la estructura de carga inferior y la estructura de suspensión superior, conectadas mediante un rodamiento giratorio de gran diámetro que constituye el corazón funcional del sistema. Esta disposición permite rotación completa de 360 grados de la carga respecto al punto de suspensión, proporcionando versatilidad operativa absoluta.
La estructura inferior, fabricada en acero estructural S275JR o S355J2 mediante construcción electrosoldada, presenta configuración adaptable según la aplicación específica: puede materializarse como viga recta simple para cargas simétricas, configuración en H para cargas rectangulares que requieren cuatro puntos de sustentación, o geometrías especiales diseñadas a medida para elementos de forma irregular. Esta estructura incorpora los puntos de enganche inferiores que conectan con la carga mediante eslingas, ganchos, grilletes o sistemas de sujeción especializados según las características del material a manipular.
La estructura superior de suspensión presenta diseño igualmente robusto, integrando el punto de enganche al gancho de grúa o polipasto mediante anilla forjada, orejeta reforzada o sistema de doble conexión según capacidad y requisitos operativos. Esta estructura aloja también los componentes del sistema de rotación motorizada: motor eléctrico, reductor planetario de precisión, sistema de alimentación eléctrica y electrónica de control.
El rodamiento giratorio constituye el elemento más crítico del diseño. Se trata de un rodamiento de bolas o rodillos de gran diámetro específicamente diseñado para aplicaciones de elevación, con capacidad para soportar simultáneamente cargas axiales (el peso suspendido), cargas radiales (fuerzas horizontales durante aceleraciones) y momentos de vuelco. Estos rodamientos especializados presentan pistas de rodadura endurecidas superficialmente, sellado integral contra contaminación, lubricación permanente y diseño que cumple rigurosamente normativas de equipos de elevación. La capacidad del rodamiento se dimensiona con coeficiente de seguridad superior a 5:1 garantizando durabilidad extrema incluso bajo ciclos intensivos de rotación con carga máxima.
El sistema de accionamiento motorizado integra componentes de última generación optimizados para aplicaciones industriales exigentes. El motor eléctrico puede configurarse en dos modalidades según preferencias operativas y limitaciones de instalación:
Sistema con alimentación por cable retráctil: Motor trifásico o monofásico alimentado mediante cable espiral retráctil que permite giros ilimitados manteniendo conexión eléctrica permanente. El cable se enrolla y desenrolla automáticamente durante la rotación, proporcionando autonomía total sin limitaciones de ángulo de giro. Esta configuración resulta óptima para aplicaciones donde se requieren rotaciones continuas o múltiples vueltas completas.
Sistema con baterías recargables integradas: Motor de corriente continua alimentado por baterías de ion-litio de alta capacidad alojadas en compartimento estanco integrado en la estructura del balancín. Esta configuración proporciona máxima libertad operativa sin cables colgantes que pudieran engancharse o interferir con operaciones. Las baterías proporcionan autonomía superior a 500 ciclos completos de rotación o más de 80 horas en modo espera. El sistema de gestión inteligente de batería (BMS) protege contra sobrecarga, descarga profunda, cortocircuitos y temperatura excesiva, maximizando vida útil que puede superar 2.000 ciclos de recarga completa. La recarga se ejecuta mediante contactos deslizantes cuando el balancín reposa en posición de estacionamiento, o mediante cargador externo de conexión rápida.
El reductor planetario de precisión transforma la velocidad del motor en el par necesario para rotar la carga completa. Con relaciones de reducción típicas de 50:1 a 200:1 según velocidad de rotación deseada, estos reductores proporcionan transmisión eficiente minimizando pérdidas energéticas. La construcción completamente cerrada con lubricación permanente y sellado integral elimina necesidades de mantenimiento durante décadas de servicio.
El sistema de control electrónico gestiona todos los aspectos operativos del giro motorizado. Un variador electrónico de velocidad proporciona arranques y paradas progresivas eliminando sacudidas bruscas que podrían desestabilizar la carga o generar solicitaciones dinámicas excesivas sobre la estructura. La velocidad de rotación típicamente oscila entre 0,5 y 3 revoluciones por minuto, optimizada para posicionamiento preciso sin inercias peligrosas. El operador comanda la rotación mediante mando inalámbrico de radiofrecuencia con alcance típico de 50-100 metros, permitiendo control desde posición segura con visibilidad óptima de la operación.
Las funcionalidades avanzadas del sistema de control incluyen posicionamiento angular programable con finales de carrera configurables que permiten detener automáticamente la rotación en ángulos predefinidos (por ejemplo, 0°, 90°, 180°, 270°), especialmente valioso en operaciones repetitivas donde se requiere siempre la misma orientación. Los sensores de posición angular proporcionan feedback continuo al operador mediante display integrado en el mando remoto que muestra ángulo actual en tiempo real. Sistemas avanzados pueden incorporar encoder absoluto que mantiene referencia de posición angular incluso tras apagado del equipo.
Los sistemas de seguridad integrados garantizan operación sin riesgos: limitadores de par que impiden sobreesfuerzos mecánicos ante bloqueos o resistencias anómalas, frenos electromagnéticos que inmovilizan instantáneamente la rotación en caso de fallo eléctrico o accionamiento de parada de emergencia, sensores de inclinación que alertan sobre configuraciones peligrosas si el balancín se desvía excesivamente de horizontalidad durante operación, y sistemas de protección eléctrica con fusibles, relés térmicos y protección contra cortocircuitos.
El acabado superficial incluye preparación mediante granallado completo hasta grado Sa 2,5, imprimación anticorrosiva epoxi de 60 micras y recubrimiento final con esmalte poliuretano de 50 micras en color amarillo seguridad RAL 1003 con bandas reflectantes negras que maximizan visibilidad. Los componentes eléctricos y electrónicos están protegidos con grado IP65 o superior garantizando funcionamiento fiable en ambientes industriales con polvo, salpicaduras de líquidos y humedad ambiental elevada.
El balancín con giro motorizado de 2500 kg encuentra su ámbito operativo óptimo en aplicaciones industriales donde el posicionamiento angular preciso proporciona valor crítico:
Industria del plástico - Manipulación de moldes de inyección: Una de las aplicaciones más extendidas y valoradas de este equipamiento. Los moldes de inyección para fabricación de componentes plásticos requieren frecuentemente volteo de 180 grados para pasar de posición de almacenamiento (horizontal o vertical) a posición de trabajo en máquina inyectora. Tradicionalmente esta operación se ejecutaba mediante sistemas de poleas manuales que obligaban a personal auxiliar a controlar el volteo mediante cuerdas, generando riesgos de aplastamiento, caídas de carga o lesiones musculoesqueléticas. El balancín motorizado permite ejecutar el volteo completo de forma controlada mediante pulsación de botón, eliminando completamente la exposición de personal a cargas suspendidas y reduciendo tiempo de operación desde 15-20 minutos a 3-5 minutos.
Los moldes de inyección típicos con pesos entre 800 y 2.400 kg encuentran en este balancín la solución perfecta. La capacidad de detener la rotación en cualquier ángulo permite ajustes finos de posicionamiento para alineación precisa con sistemas de guiado de máquinas inyectoras. La rotación suave y controlada evita impactos que podrían dañar superficies acabadas de cavidades de molde cuya reparación resulta extraordinariamente costosa.
Sector metalúrgico - Volteo de troqueles y matrices: Troqueles para prensas de estampación, matrices de embutición profunda, útiles de conformado y herramentales de gran formato requieren frecuentemente volteo para mantenimiento, reparación, limpieza o cambio entre posición de almacenamiento y posición de trabajo. El balancín motorizado permite estas operaciones con seguridad absoluta, eliminando riesgos de vuelcos descontrolados que podrían causar daños catastróficos en útiles cuyo valor puede alcanzar 50.000-200.000 euros.
Industria aeronáutica - Manipulación de componentes estructurales: Secciones de fuselaje, paneles de ala, elementos de empenaje y componentes estructurales aeronáuticos requieren frecuentemente reorientación durante procesos de ensamblaje, inspección o aplicación de tratamientos superficiales. La capacidad de rotar estas piezas de geometría compleja con control micrométrico facilita enormemente operaciones que tradicionalmente requerían grúas múltiples coordinadas o sistemas de volteo especializados extremadamente costosos.
Sector naval - Posicionamiento de equipamiento: Componentes de propulsión, timones, hélices, equipos de cubierta y elementos estructurales navales con pesos intermedios requieren orientación precisa durante instalación. El balancín motorizado permite presentar estos componentes en la orientación exacta requerida para inserción en sus ubicaciones definitivas, reduciendo drásticamente tiempos de montaje.
Industria de maquinaria - Ensamblaje de equipos complejos: Fabricantes de maquinaria industrial que ensamblan equipos de geometría compleja requieren frecuentemente reorientar subconjuntos durante el proceso de montaje. La rotación motorizada elimina necesidad de desmontar y remontar conjuntos en diferentes orientaciones, acelerando procesos productivos y reduciendo riesgos de errores de ensamblaje.
Sector de energías renovables - Manipulación de componentes eólicos: Elementos de aerogeneradores como secciones de palas, componentes de multiplicador o partes de generador requieren ocasionalmente reorientación durante procesos de mantenimiento o transporte. El balancín motorizado proporciona control absoluto durante estas operaciones críticas con componentes de alto valor.
Industria alimentaria - Volteo de equipos de proceso: Depósitos, tanques de proceso, intercambiadores de calor y equipos de tratamiento térmico requieren ocasionalmente volteo para limpieza profunda, inspección sanitaria o mantenimiento. El sistema motorizado permite estas operaciones con control absoluto evitando salpicaduras o derrames de residuos.
Fabricación de muebles y carpintería industrial - Manipulación de paneles: Paneles de madera de gran formato, tableros aglomerados, piezas elaboradas para mobiliario o elementos arquitectónicos de madera requieren frecuentemente reorientación durante lijado, aplicación de acabados o ensamblaje. El volteo motorizado multiplica productividad en talleres de carpintería de alta capacidad.
La implementación de balancines con giro motorizado proporciona beneficios sustanciales que transforman radicalmente las operaciones:
Eliminación absoluta de riesgos laborales: La manipulación manual de cargas suspendidas para orientarlas constituye una de las operaciones más peligrosas en entornos industriales, responsable de múltiples accidentes graves anuales por aplastamientos, atrapamientos, caídas desde altura o golpes con cargas oscilantes. El balancín motorizado elimina completamente necesidad de que personal se aproxime a cargas suspendidas, reduciendo drásticamente potencial de accidentes a prácticamente cero. Los operarios controlan toda la operación desde distancia segura mediante mando inalámbrico, con visibilidad completa y capacidad de detener inmediatamente la rotación ante cualquier anomalía.
Multiplicación de productividad operativa: Las operaciones de volteo manual que tradicionalmente consumen 15-25 minutos considerando preparación de aparejos, colocación de cuerdas de guía, posicionamiento de personal auxiliar, ejecución controlada del volteo y verificación final de orientación, se reducen a 2-4 minutos con sistema motorizado. Este incremento de velocidad operativa representa multiplicar por 5-10 veces la capacidad de procesamiento en instalaciones donde volteos de piezas constituyen operación recurrente. En talleres de mantenimiento de moldes que ejecutan 10-15 operaciones de volteo diarias, el ahorro acumulado de tiempo puede alcanzar 2-3 horas productivas por turno.
Precisión angular micrométrica: El control electrónico de velocidad y posicionamiento permite detener la rotación en cualquier ángulo con precisión típica de ±1 grado, imposible de alcanzar mediante métodos manuales donde la precisión raramente supera ±5 grados. Esta exactitud resulta crítica en aplicaciones de ensamblaje donde alineaciones incorrectas generan retrabajos, daños o imposibilidad de completar el montaje. Los sistemas avanzados con encoder absoluto y posicionamiento programable permiten repetir exactamente la misma orientación en operaciones sucesivas, garantizando consistencia total en procesos productivos.
Protección integral de cargas valiosas: La rotación suave, progresiva y completamente controlada minimiza solicitaciones dinámicas sobre piezas suspendidas. Los arranques y paradas graduales eliminan sacudidas bruscas que podrían dañar componentes delicados, descalibrar conjuntos ensamblados o generar tensiones residuales en estructuras sensibles. En manipulación de moldes de inyección con superficies de cavidad pulidas especularmente, evitar un único impacto que requeriría repulido profesional puede representar ahorro de 3.000-8.000 euros.
Optimización radical de recursos humanos: Las operaciones con balancín motorizado requieren únicamente el operador de grúa ejecutando todo el proceso desde cabina o mediante mando remoto, eliminando completamente necesidad de ayudantes en planta. Esta autonomía operativa multiplica eficiencia de personal cualificado y reduce costes laborales directos sustancialmente. Un taller que tradicionalmente empleaba gruista más dos ayudantes para operaciones de volteo puede reducir a operación unipersonal, generando ahorro anual de 50.000-70.000 euros en costes laborales totales considerando salarios, seguridad social y equipos de protección.
Versatilidad dimensional excepcional: El sistema permite manipular eficientemente cargas desde pesos mínimos de 200-300 kg hasta capacidad nominal de 2.500 kg, proporcionando flexibilidad operativa inigualable. La posibilidad de personalizar configuración de puntos de enganche inferiores permite adaptar el balancín a piezas de geometrías diversas sin necesidad de disponer múltiples balancines especializados.
Reducción dramática de ciclos operativos: En instalaciones con operaciones repetitivas de volteo, el incremento de velocidad se traduce directamente en multiplicación de throughput productivo. Un taller de mantenimiento de moldes que anteriormente completaba 6-8 cambios de molde por turno puede alcanzar 15-20 cambios con sistema motorizado, duplicando o triplicando facturación sin inversiones en ampliaciones físicas o incrementos proporcionales de plantilla.
La seguridad constituye el aspecto más crítico del diseño y operación de este equipamiento:
Cálculos estructurales exhaustivos: El dimensionamiento de todos los componentes estructurales se ejecuta mediante análisis por elementos finitos que modeliza no solo cargas estáticas máximas sino también solicitaciones dinámicas durante aceleraciones de rotación, efectos inerciales en arranques y frenados, momentos de vuelco generados por cargas excéntricas, y análisis de fatiga considerando ciclos repetitivos. El coeficiente de seguridad estructural supera 5:1 en componentes críticos como rodamiento giratorio, conexiones soldadas y puntos de suspensión.
Redundancia de sistemas de seguridad: Múltiples niveles de protección garantizan operación sin riesgos incluso ante fallos de componentes individuales. Frenos electromagnéticos de acción instantánea inmovilizan la rotación ante cualquier pérdida de alimentación eléctrica, fallo de control o accionamiento de parada de emergencia. Limitadores mecánicos de fin de carrera (cuando aplicable) impiden rotaciones más allá de límites seguros predefinidos. Sensores de corriente detectan sobrecargas del motor indicativas de bloqueos o resistencias anómalas, deteniendo automáticamente la operación.
Protección contra errores operativos: El diseño impide físicamente operaciones peligrosas: velocidades de rotación están limitadas electrónicamente a valores seguros que impiden generación de inercias incontrolables, los controles requieren acción mantenida del operador para ejecutar rotación (función de "hombre muerto") liberando instantáneamente al soltar el mando, y sistemas de interbloqueo impiden arrancar rotación si parámetros operativos exceden límites seguros.
Inspecciones y ensayos previos a entrega: Todo balancín con giro motorizado se somete a protocolo exhaustivo de verificación: inspección visual 100% de soldaduras estructurales, ensayos no destructivos mediante partículas magnéticas en cordones críticos, verificación dimensional completa, pruebas funcionales de todos los sistemas motorizados sin carga y con carga progresiva hasta máximo, verificación de todos los sistemas de seguridad, prueba de autonomía de baterías (cuando aplicable), y prueba de carga estática al 125% de capacidad nominal mantenida durante 15 minutos verificando ausencia de deformaciones permanentes o anomalías.
Documentación técnica completa y trazable: Cada balancín se entrega con dossier exhaustivo incluyendo planos de fabricación detallados, memoria de cálculo estructural firmada por ingeniero competente, certificados de materiales de componentes estructurales críticos con trazabilidad química y mecánica, documentación técnica de motor y reductor, manual de usuario del sistema de control en español, procedimientos de inspección y mantenimiento recomendados, protocolo de pruebas de fábrica con fotografías documentales, y declaración CE de conformidad según Directiva de Máquinas 2006/42/CE.
Formación operativa certificada: Programa formativo específico para operadores de grúa y personal de mantenimiento cubriendo principios de funcionamiento del sistema motorizado, operaciones correctas de rotación, interpretación de indicadores y alarmas, verificaciones pre-operativas obligatorias, limitaciones de uso, respuesta ante situaciones anómalas, y procedimientos de emergencia. Se emiten certificados de asistencia válidos para auditorías de prevención de riesgos laborales.
El análisis económico demuestra retornos de inversión extraordinariamente favorables en instalaciones con operaciones frecuentes de volteo:
Multiplicación de capacidad operativa: Una instalación que actualmente ejecuta 40-50 operaciones de volteo mensuales con métodos manuales puede alcanzar 150-200 operaciones con sistema motorizado, triplicando o cuadruplicando throughput sin ampliar infraestructuras físicas. En talleres de mantenimiento de moldes donde cada operación se factura entre 150-400 euros según complejidad, el incremento de capacidad puede generar ingresos adicionales de 15.000-60.000 euros mensuales.
Reducción dramática de costes de personal: La operación unipersonal elimina 1-2 ayudantes que tradicionalmente asisten en operaciones de volteo manual. Considerando costes laborales totales de 30.000-40.000 euros anuales por trabajador incluyendo salario bruto, seguridad social, formación y equipos de protección, el ahorro en instalación con operación continua alcanza 60.000-80.000 euros anuales.
Eliminación de pérdidas por accidentes laborales: Cada accidente grave en operaciones de volteo genera costes directos (atención médica, indemnizaciones, sustituciones temporales) e indirectos (investigaciones, paralizaciones productivas, sanciones administrativas, incrementos de primas de seguro, deterioro de imagen corporativa) que promedian 40.000-120.000 euros según gravedad y consecuencias legales. La eliminación completa de riesgos mediante automatización amortiza la inversión evitando un único incidente serio.
Protección de activos de alto valor: En manipulación de moldes de inyección valorados típicamente entre 30.000 y 200.000 euros, o troqueles de estampación que pueden alcanzar 80.000-300.000 euros, evitar un único daño por volteo descontrolado que requiriese reparación mayor o sustitución completa amortiza completamente la inversión en balancín motorizado.
Reducción de tiempos muertos: La velocidad operativa superior elimina cuellos de botella en flujos productivos. En plantas con procesos integrados donde el volteo de piezas constituye operación intermedia crítica, reducir este tiempo libera capacidad productiva global incrementando output sin inversiones en equipamiento de proceso adicional.
Mejora de competitividad comercial: La capacidad de ejecutar operaciones de volteo de forma rápida, segura y profesional proporciona ventajas competitivas permitiendo acometer contratos que competidores sin equipamiento apropiado deben rechazar por limitaciones operativas, fidelizar clientes mediante plazos de respuesta superiores, y posicionar la empresa como proveedor tecnológicamente avanzado.
El periodo de amortización típico oscila entre 10 y 18 meses en instalaciones con utilización regular (mínimo 3-4 operaciones diarias), considerando exclusivamente ahorros directos cuantificables. En muchos casos, beneficios intangibles como mejora reputacional, capacidad de acometer proyectos más exigentes o tranquilidad operativa derivada de eliminación de riesgos justifican la inversión independientemente del análisis financiero convencional.
Los balancines con giro motorizado están diseñados para décadas de servicio intensivo con mantenimiento sistemático apropiado:
Inspecciones rutinarias por usuario: Revisión visual semanal verificando ausencia de deformaciones estructurales, grietas en soldaduras, funcionamiento correcto de indicadores luminosos, respuesta apropiada de controles, ausencia de ruidos anómalos durante rotación, y limpieza general del equipo. Esta inspección puede ejecutarse por el propio operario responsable en menos de 15 minutos, documentándose en registro de inspecciones.
Mantenimiento trimestral especializado: Intervención por personal técnico cualificado incluyendo verificación de par de apriete de tornillería crítica, limpieza profunda de contactos eléctricos y conectores, inspección visual detallada del cable retráctil o estado de baterías, verificación de estado de lubricación de reductor planetario, comprobación de holguras en rodamiento giratorio, prueba funcional de todos los sistemas de seguridad, y actualización de firmware si hubiera versiones mejoradas disponibles.
Inspección técnica anual obligatoria: Revisión exhaustiva por personal cualificado conforme Real Decreto 1215/1997 incluyendo ensayos no destructivos en soldaduras críticas mediante partículas magnéticas, mediciones dimensionales verificando ausencia de deformaciones permanentes, verificación del estado de protección anticorrosiva, prueba funcional completa de sistema motorizado, verificación de calibración de sensores de seguridad, medición de consumos eléctricos detectando anomalías, y emisión de certificado oficial con vigencia anual.
Mantenimiento predictivo avanzado: En sistemas con conectividad industrial, monitorización continua de parámetros operativos: número de ciclos acumulados, cargas máximas manipuladas, temperaturas de trabajo de motor y batería, corrientes de funcionamiento, vibraciones durante rotación. Algoritmos analíticos identifican tendencias indicativas de desgaste progresivo permitiendo programar intervenciones preventivas antes de fallos.
