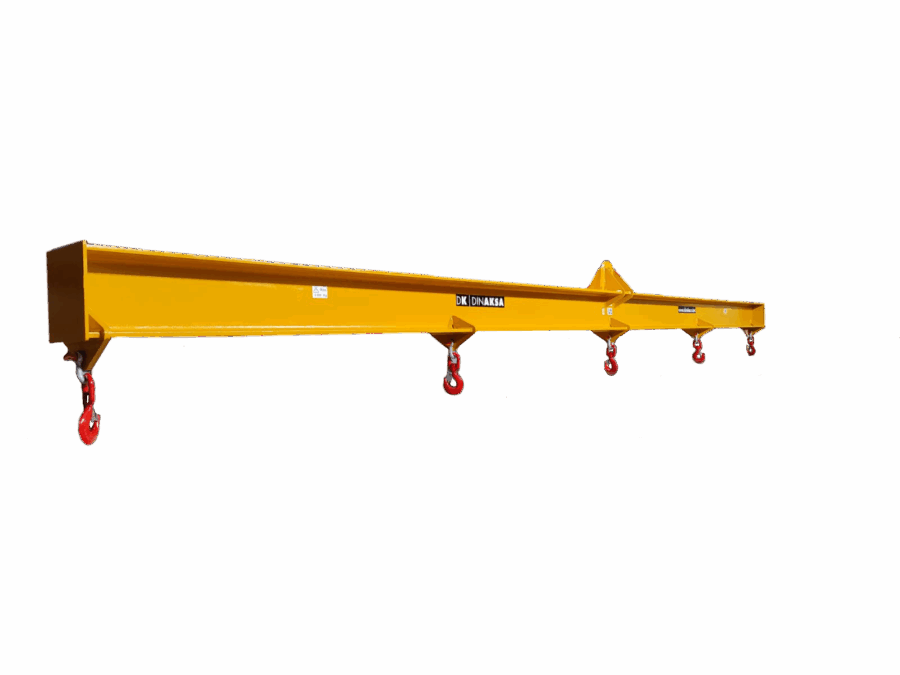

Balancín con 5 puntos inferiores de izado

Diseño y Características Técnicas

Este balancín está fabricado mediante construcción electrosoldada con acero estructural de alta calidad S275JR o superior, calculado según normativa europea para soportar cargas de trabajo de hasta 7.000 kilogramos con coeficiente de seguridad que supera ampliamente los requisitos normativos. La estructura presenta una configuración robusta tipo viga cajón o perfil tubular de sección optimizada que proporciona resistencia tanto longitudinal como transversal ante esfuerzos de flexión y torsión.

Los cinco puntos de izado inferiores están estratégicamente distribuidos a lo largo de la estructura, permitiendo adaptar la configuración de enganche según las características específicas de cada carga. Estos puntos pueden materializarse mediante orejetas soldadas reforzadas, grilletes de alto límite elástico integrados o ganchos colgantes regulables, según las necesidades de la aplicación.

El punto de suspensión superior puede configurarse como gancho central único para aplicaciones donde la altura bajo gancho es limitada, o mediante sistema de enganche con eslinga de dos ramales que proporciona mayor estabilidad durante operaciones críticas. Esta versatilidad de configuración superior convierte al balancín en un equipo extraordinariamente adaptable a diferentes entornos operativos.

El acabado estándar incluye granallado completo hasta grado Sa 2,5 según norma ISO 8501-1, imprimación epoxi de fosfato de zinc con espesor mínimo de 50 micras y recubrimiento final con esmalte poliuretano de alta resistencia en color normalizado RAL 2004 naranja seguridad, garantizando visibilidad óptima y protección anticorrosiva en entornos industriales agresivos.

Aplicaciones Industriales Específicas

El balancín de 5 puntos con capacidad de 7 toneladas resulta indispensable en múltiples sectores industriales donde la complejidad de las cargas exige distribución precisa del peso:

Industria de prefabricados de hormigón: Manipulación de elementos estructurales de gran formato como vigas pretensadas, dovelas de túnel, forjados prefabricados, paneles de cerramiento y losas alveolares. Los cinco puntos de izado permiten equilibrar perfectamente piezas largas que podrían fracturarse con sistemas de elevación convencionales de dos puntos.

Construcción naval y astilleros: Izado de secciones de casco, mamparos estructurales, cubiertas modulares y equipamientos pesados que presentan centros de gravedad desplazados o geometrías irregulares. La distribución multipunto garantiza que las tensiones se repartan uniformemente sobre la estructura.

Sector siderúrgico y metalúrgico: Traslado de paquetes de perfiles metálicos, bobinas de chapa de gran diámetro dispuestas horizontalmente, bastidores de maquinaria y utillajes industriales. La capacidad de 7 toneladas cubre perfectamente las necesidades habituales en talleres de calderería y fabricación metálica.

Industria eólica: Manipulación de secciones de torre, componentes de nacelle y elementos de infraestructura en parques eólicos. Las operaciones de montaje requieren sistemas de elevación que mantengan geometrías específicas durante el izado.

Plantas de tratamiento de aguas y depuradoras: Instalación de equipos de gran formato como decantadores, tamices rotativos, bombas de gran caudal y tuberías de gran diámetro. Los cinco puntos permiten mantener horizontalidad perfecta en elementos sensibles a deformaciones.

Sector ferroviario: Manipulación de componentes ferroviarios como bogies, carrocerías de vagón, traviesas premoldeadas y elementos de catenaria. La precisión en el posicionamiento resulta crítica para mantener tolerancias dimensionales.

Industria química y petroquímica: Instalación de reactores, intercambiadores de calor, columnas de destilación y tanques de proceso que combinan peso considerable con geometrías que exigen control absoluto durante el izado.

Ventajas Operativas Frente a Sistemas Convencionales

La configuración de cinco puntos de izado proporciona beneficios sustanciales comparada con balancines estándar de dos o tres puntos:

Distribución optimizada de cargas: El reparto del peso en cinco puntos reduce drásticamente las tensiones localizadas sobre la estructura elevada, minimizando riesgos de deformación, agrietamiento o fallo estructural en componentes delicados o materiales frágiles como hormigón o materiales compuestos.

Mayor estabilidad durante el transporte: La suspensión multipunto reduce oscilaciones, balanceos y movimientos pendulares durante el desplazamiento, permitiendo operaciones más rápidas y seguras especialmente en entornos con viento o cuando se trabaja en proximidad de estructuras existentes.

Versatilidad dimensional: La posibilidad de utilizar diferentes combinaciones de los cinco puntos disponibles permite adaptar el balancín a cargas de longitudes variables sin necesidad de disponer múltiples balancines especializados, optimizando la inversión en equipamiento.

Precisión en el posicionamiento: El control independiente de cada punto de enganche mediante eslingas de longitud ajustable permite nivelar perfectamente la carga incluso cuando presenta distribución irregular de peso o geometría asimétrica.

Reducción de tiempos de maniobra: La configuración correcta del balancín desde el primer intento, gracias a sus múltiples opciones de enganche, elimina repeticiones de maniobras y reajustes, incrementando significativamente la productividad en operaciones repetitivas.

Seguridad en Operaciones de Elevación

La seguridad constituye el aspecto más crítico en cualquier operación de elevación industrial. El balancín de 5 puntos incorpora múltiples características diseñadas específicamente para minimizar riesgos:

Cálculo estructural certificado: Cada balancín se dimensiona mediante cálculos por elementos finitos que consideran no solo las cargas estáticas nominales, sino también coeficientes dinámicos, aceleraciones durante el izado, efectos de impacto y factores de seguridad conforme a normativa EN 13155.

Inspección y ensayos: Todos los equipos se someten a inspección visual completa, ensayos no destructivos mediante partículas magnéticas o líquidos penetrantes en cordones de soldadura críticos, y prueba de carga estática al 125% de la carga nominal antes de su puesta en servicio.

Trazabilidad completa: Cada balancín se suministra con dossier técnico que incluye planos de fabricación, certificados de material con trazabilidad química y mecánica, protocolos de soldadura cualificados, certificados de prueba de carga y declaración CE de conformidad.

Señalización y marcado: Placa de características indeleble en acero inoxidable grabada con capacidad nominal, número de serie, año de fabricación, marcado CE y advertencias de seguridad conforme a normativa. Marcado adicional de puntos de enganche con capacidad individualizada.

Prevención de errores operativos: El diseño impide configuraciones peligrosas mediante restricciones físicas que imposibilitan enganches inadecuados. Las instrucciones de uso ilustradas se suministran junto al equipo explicando configuraciones permitidas y prohibiciones específicas.

Los datos estadísticos del sector demuestran que la correcta utilización de balancines certificados reduce los accidentes por caída de carga en más del 85% comparado con sistemas de elevación improvisados o subdimensionados. La inversión en equipamiento profesional se amortiza inmediatamente al evitar un único incidente que podría ocasionar daños materiales graves, lesiones a operarios o paralización de la producción.

Ahorro de Costes y Rentabilidad

El análisis económico de la implementación de balancines multipunto profesionales demuestra retornos de inversión muy favorables:

Reducción de averías en cargas: La manipulación controlada minimiza roturas, fisuras y deformaciones de materiales. En sectores como el prefabricado de hormigón, donde una pieza dañada puede representar pérdidas de 2.000 a 15.000 euros, el ahorro por evitar rechazos resulta inmediato.

Optimización de recursos humanos: Un balancín adecuadamente dimensionado permite que un solo operario de grúa realice maniobras que de otro modo requerirían personal auxiliar en planta para guiado y estabilización, multiplicando la productividad por operario.

Incremento de la velocidad operativa: Las operaciones de carga y descarga se aceleran entre un 40% y 60% cuando se utiliza equipamiento apropiado, traduciendo directamente en mayor rotación de camiones en zonas de carga, reducción de demoras y mejora del servicio al cliente.

Menor desgaste de equipos de elevación: La distribución equilibrada de peso reduce solicitaciones extremas sobre cables, ganchos, polipastos y estructuras de grúas, alargando considerablemente los intervalos de mantenimiento y la vida útil de estos equipos cuya sustitución resulta extremadamente costosa.

Eliminación de improvisaciones peligrosas: Disponer del balancín adecuado evita prácticas inseguras como el uso de vigas provisionales, cadenas sin certificar o configuraciones de elevación no calculadas que, además del riesgo, generan ineficiencias operativas.

Reducción de primas de seguro: Las compañías aseguradoras valoran positivamente el equipamiento certificado y los protocolos de seguridad documentados, reflejándose en reducciones significativas de las primas de seguros de responsabilidad civil y de daños.

El periodo de amortización típico para un balancín de estas características oscila entre 14 y 24 meses en función de la intensidad de uso, considerando únicamente los ahorros directos cuantificables sin valorar beneficios intangibles como mejora de imagen corporativa, cumplimiento normativo o reducción de riesgos legales.

Mantenimiento y Durabilidad

Los balancines industriales están diseñados para ciclos de vida operativos que superan los 15-20 años con mantenimiento adecuado:

Inspecciones preventivas: Revisión visual mensual por parte del usuario verificando ausencia de deformaciones, grietas, corrosión o daños en puntos críticos. Inspección técnica anual por personal cualificado conforme a Real Decreto 1215/1997, incluyendo ensayos no destructivos cada tres años o tras cualquier sobrecarga o incidente.

Mantenimiento mínimo: El diseño robusto sin elementos móviles reduce drásticamente las necesidades de mantenimiento. Las operaciones se limitan a limpieza de suciedad acumulada, retoque de pintura en zonas de roce o impacto, y verificación del estado de roscas y elementos de fijación.

Disponibilidad inmediata: Al no depender de sistemas hidráulicos, neumáticos o eléctricos, el balancín presenta disponibilidad del 100% sin necesidad de esperar calentamientos, purgas o comprobaciones pre-operativas complejas.

Reparabilidad: En el improbable caso de daño estructural, la construcción soldada permite reparaciones in situ por soldadores cualificados, con posterior certificación mediante ensayos no destructivos. Los elementos de enganche pueden sustituirse individualmente sin afectar a la estructura principal.

Resistencia ambiental: La protección anticorrosiva especificada garantiza funcionamiento fiable en ambientes marinos, químicamente agresivos o con humedad elevada. Para aplicaciones extremas pueden aplicarse recubrimientos especiales de alto espesor o metalización.

Integración con Equipos de Elevación

El balancín de 5 puntos se integra perfectamente con todos los sistemas de elevación habituales en entornos industriales:

Puentes grúa birrail: Instalación directa mediante gancho principal o sistema de aparejo según altura disponible. Permite aprovechar toda la capacidad de carga de puentes hasta 10 toneladas sin limitaciones.

Grúas pórtico y semi-pórtico: Compatibilidad total con grúas de exteriores utilizadas en campa de prefabricados, almacenes al aire libre y patios de maniobra. El diseño considera solicitaciones adicionales por viento.

Polipastos eléctricos: Acoplamiento mediante gancho estándar o grilletes de conexión rápida. El peso propio del balancín (aproximadamente 180-250 kg según configuración) debe considerarse en el cálculo de capacidad residual.

Grúas móviles autopropulsadas: Utilización frecuente en obras y montajes donde no existen medios de elevación fijos. El balancín optimiza la capacidad de carga de grúas móviles permitiendo izar cargas más pesadas a mayores radios.

Grúas torre: Aplicación común en construcción para izado de elementos prefabricados. La configuración multipunto resulta especialmente valiosa cuando se requiere precisión milimétrica en el posicionamiento.

Personalización y Opciones Avanzadas

Cada proyecto presenta requisitos únicos que pueden requerir adaptaciones específicas:

Longitud variable: Diseños desde 3 metros hasta 12 metros según distancia entre puntos extremos de enganche de la carga. Cálculos específicos para cada dimensión garantizando rigidez adecuada.

Puntos de enganche ajustables: Sistemas de orejetas desmontables o grilletes sobre raíles longitudinales que permiten modificar la distribución de puntos según diferentes cargas habituales, maximizando versatilidad.

Instrumentación integrada: Posibilidad de incorporar células de carga en puntos críticos para monitorización en tiempo real de distribución de peso, alertas de sobrecarga y registro de operaciones para análisis posterior.

Sistemas de nivelación activa: Incorporación de tensores con indicadores de carga o sistemas electrohidráulicos que permiten ajustar automáticamente la horizontalidad de la carga durante el izado.

Protecciones especiales: Revestimientos en puntos de contacto con cargas delicadas (neopreno, poliuretano, protecciones textiles) para evitar marcas o daños en superficies acabadas.

Accesorios auxiliares: Patas de apoyo para almacenamiento seguro cuando no está en uso, sistemas de enganche rápido para intercambio entre diferentes grúas, eslingas permanentes pre-montadas para reducir tiempos de preparación.

Normativa y Certificaciones

El cumplimiento normativo resulta fundamental para garantizar legalidad y seguridad:

Directiva de Máquinas 2006/42/CE: Todos los balancines cumplen como accesorios de elevación con los requisitos esenciales de seguridad y salud establecidos en la directiva europea, verificados mediante procedimientos de evaluación de conformidad.

Norma EN 13155: Estándar específico para accesorios de elevación que establece criterios de diseño, fabricación, marcado e información de utilización. Nuestros equipos superan todos los requisitos obligatorios.

Real Decreto 1215/1997: Normativa española sobre utilización de equipos de trabajo que establece obligaciones del empresario respecto a adquisición, mantenimiento e inspección de equipos de elevación.

ISO 9001: Sistema de gestión de calidad certificado que garantiza trazabilidad completa desde diseño hasta entrega final, con registros documentados de cada fase del proceso productivo.

Cada balancín se entrega con documentación completa incluyendo manual de instrucciones en español con diagramas de uso, limitaciones y prohibiciones, declaración CE de conformidad, certificados de material, protocolo de prueba de carga, y plan de mantenimiento e inspecciones recomendado.

Soporte Técnico y Garantía

Nuestro compromiso con el cliente se extiende durante toda la vida útil del equipo:

Asesoramiento técnico pre-venta: Análisis sin compromiso de la aplicación específica, dimensionamiento correcto del balancín, recomendaciones de configuración óptima y cálculo de accesorios complementarios necesarios.

Formación operativa: Sesiones de formación para operarios de grúa y personal de mantenimiento explicando uso correcto, verificaciones pre-operativas, limitaciones y procedimientos de emergencia.

Garantía comercial: Dos años de garantía contra defectos de fabricación, materiales o diseño en condiciones normales de uso según especificaciones. Extensiones de garantía disponibles para aplicaciones críticas.

Servicio post-venta: Disponibilidad inmediata de asistencia técnica telefónica, envío urgente de piezas de repuesto, desplazamiento de técnicos para inspecciones, reparaciones o modernizaciones.

Inspecciones reglamentarias: Servicio de inspecciones anuales por organismo acreditado con emisión de certificados oficiales válidos ante inspecciones de trabajo y auditorías de prevención de riesgos laborales.

DINAKSA - Diseño y fabricación de balancines industriales a medida con más de 30 años de experiencia. Soluciones certificadas para maximizar seguridad, productividad y rentabilidad en sus operaciones de elevación. Consulte con nuestro departamento técnico para recibir una propuesta personalizada sin compromiso adaptada exactamente a sus necesidades específicas.
